Satovi francuskih oružanih snaga - II deo
( ronilački satovi )

Tekst koji sledi nastao je kao rezultat velikog ličnog interesovanja za istoriju, vojne satove i starovremenske satove. Za pisanje teksta korišten je velik broj tekstova koji se prevedeni, izmenjeni, dopunjeni i obogaćeni velikim brojem fotografija čineći ovaj tekst jedinstvenom celinom. Tekst je pisan sa namerom da pruži detaljan uvid u ronilačke satove koje je koristila Francuska mornarica ( Marine Nationale ) i zajedno sa tekstom „Satovi francuskih oružanih snaga ( pilotski satovi Type 20 i Type 21 )“ pruža uvid u satove koje je koristila francuska vojska u periodu posle Drugog svetskog rata. Pored navedenog, tekst ukratko opisuje i nastanak jednog od najcenjenijih ronilačkih satova kao i deo života čoveka koji je učestvovao u kreiranju tog sata.

Uvod

Francuska mornarica je za razliku od oružanih snaga SAD i UK kupovala satove na tržištu tj nije imala definisane vojne standarde na osnovu kojih bi odabrani proizvođač satova proizvodio satove za vojne potrebe. Dakle uzimali su ono što je bilo ponuđeno na tržištu pritom vodeći računa da se zadovolji određeni nivo kvaliteta. Pored satova koji su prikazani u tekstu i koji čine glavninu korištenih satova, MN je kupovala satove i od proizvođača Doxa, Zenith, Longines, Hauer itd.

Postoje ljudi koje je život naterao da odrastu preko noći. Postoje ljudi koje je avanturistički duh i splet okolnosti vodio ka pionirskim poduhvatima. Postoje i ljudi koji su razmišljali izvan ponuđenih šablona i nepristajući na kompromise stvorili su nešto revolucionarno i dan danas prepoznatljivo. Ovaj deo teksta govori o čoveku koji je bio sve navedeno i više od toga.

Rođen u Parizu 1923. godine veći deo detinjstva provodi u Njujorku gde mu je otac bio profesor na Kolumbija univezitetu. Krajem 30-tih vraća se u Pariz. Kada su u Drugom svetskom ratu nemačke snage iznenadile, napale i okupirale Francusku, tada sedamnaestogodišnji dečak pokušao je da se na biciklu dokopa krajnjeg juga Francuske kako bi odatle brodom potražio spas u Engleskoj. Nije uspeo. Dva puta je prelazio demarkacionu liniju između okupiranog severa i slobodnog južnog dela da bi na kraju bio uhvaćen od strane Nemaca i osuđen na dva meseca zatvora. Ime tog dečaka je Robert Maloubier. Nakon što je izašao iz zatvora Maloubier odlazi u Tunis, bila je 1942. godina, odakle se biciklom upućuje u Alžir, prelazeći oko 500 milja. U Alžiru se pridružuje savezničkim snagama tako što prilazi prvom britanskom oficiru kojeg je ugledao iskazavši želju da se pridruži britanskim snagama. Videvši u njemu odlučnost Britanci ga preko Gibraltara prebacuju u London gde se pridružuje Special Detachment ( SD ) što je ogranak čuvene SOE ( Special Operations Executive ). Godine 1943. Maloubier u Engleskoj prolazi obuku za sabotera nakon koje je poslat u Francusku sa ciljem da organizuje borbene timove u okviru francuskog otpora. Nakon nekoliko obavljenih saboterskih misija evakuisan je u Englesku.

Nekoliko fotografija kapetana Robert Bob Maloubier-a
Grupa slika 1





Inače tokom boravka u Francuskoj bio je teško ranjen u pluća od strane Gestapoa. Doktor koji ga je spasao bio je član francuskog pokreta otpora. Nakon D-dana ( 6.6.1944. ) Maloubier se padobranom spušta u centralnu Francusku gde učestvuje u borbama protiv SS pancer divizije. Po oslobođenju Francuske, novembra 1944. godine Maloubier je u okviru SOE ( Force 136 ) poslat u Aziju gde se borio protiv Japana , nakon što je pre toga prošao treninge za borbu u džungli .

Po povrtku u Francusku pridružuje se francuskim specijalnim snagama gde radi kao instruktor za eksplozive, oružije i padobranstvo. U Engleskoj prolazi ronilačku obuku ( „frogman“ i „deep sea diver“ ) . Godine 1952. u gradu Oran u Alžiru ( francuska kolonija ) Maloubier osniva Školu borbenih ronilaca ( Ecole des Nageurs de Combat ). Za komadanta jedinice čiji zadaci podrazumevaju obaveštajnu delatnost kao i miniranje brodova i priobalnih objekata , postavljen je kapetan Maloubier.

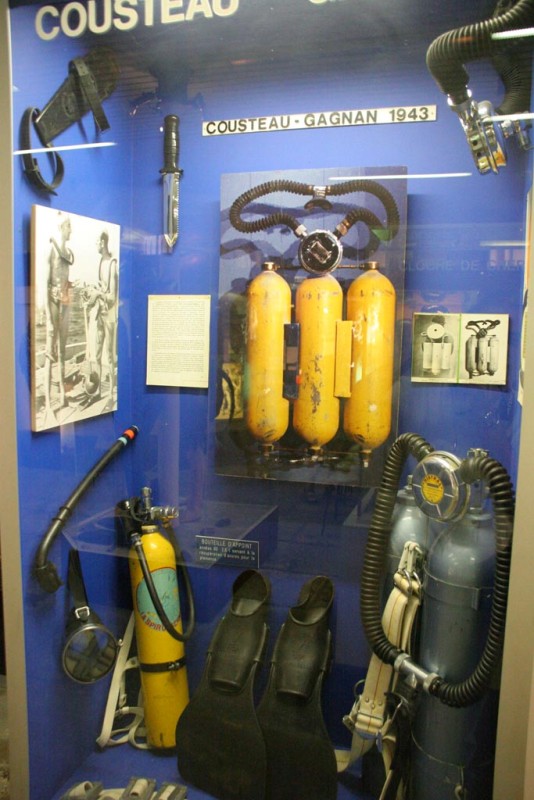

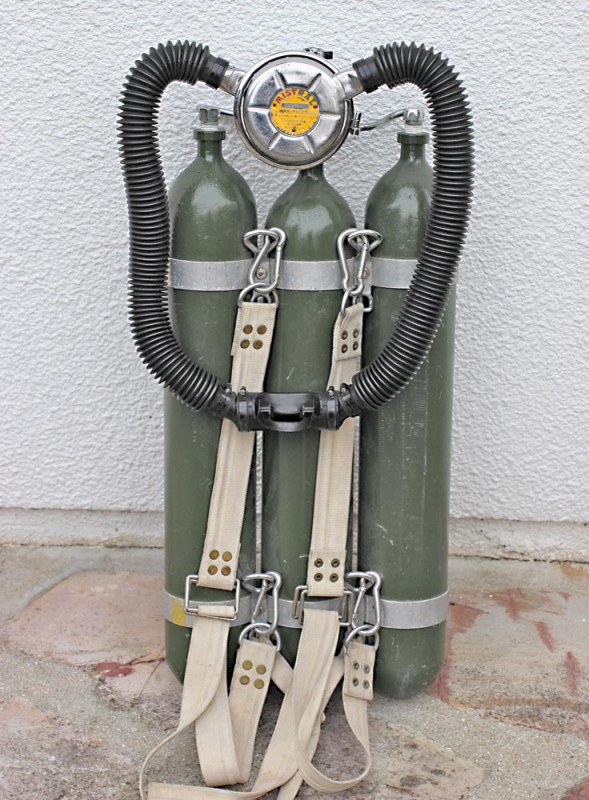

Ronilačka oprema korištena u to vreme bila je znatno primitivnija od one koja se danas koristi. Kao komandos sa ratnim iskustvom i obučen ronilac,kapetan Maloubier bio je deo grupe koja je dizajnirala novu ronilačku opremu koja je trebalo da obezbedi neprimetno kretanje ronilaca pod vodom. To znači odsustvo mehurića i zvuka. Tako su nastala nova bolja ronilačka odela, mnogo veća peraja, bolje ronilačke naočare. Međutim to nije bilo dovoljno. Da bi misije bile uspešne a ronioci pošteđeni bespotrebnih gubitaka tj žrtvi potrebna je odlična usklađenost i pravovremenost. Tu na scenu stupaju ronilački satovi. S obzirom da nisu bili zadovoljni postojećim satovima rešili su da sami, poučeni iskustvom, odrede kriterijume koje treba da ispuni ronilački sat.
Došli su do sledećih zaključaka:

· veliko vodootporno kućište
· vodootpornost do 50 fathoms-91,45m (fathom-ftm je jedinica dužine u britanskom imperijalnom mernom sistemu i u američkom sistemu mernih jedinica (United States customary units) koji poreklo vodi iz britanskog imperijalnog mernog sistema. Jedinica fathom se posebno koristila za merenje dubine vode. 1 ftm=1,82880 m (SI units) ili 1 ftm=6,00000 ft (US customary) ili 1ftm=72,00000 in
· automatski mehanizam
· veliki osvetljeni markeri i kazaljke
· jednosmerno rotirajući prsten radi merenja dužine zarona.

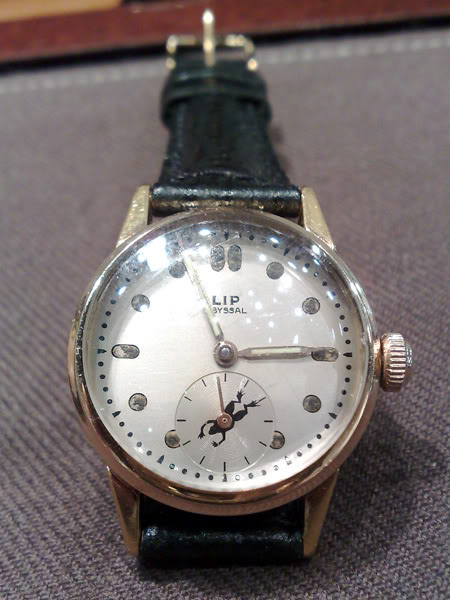

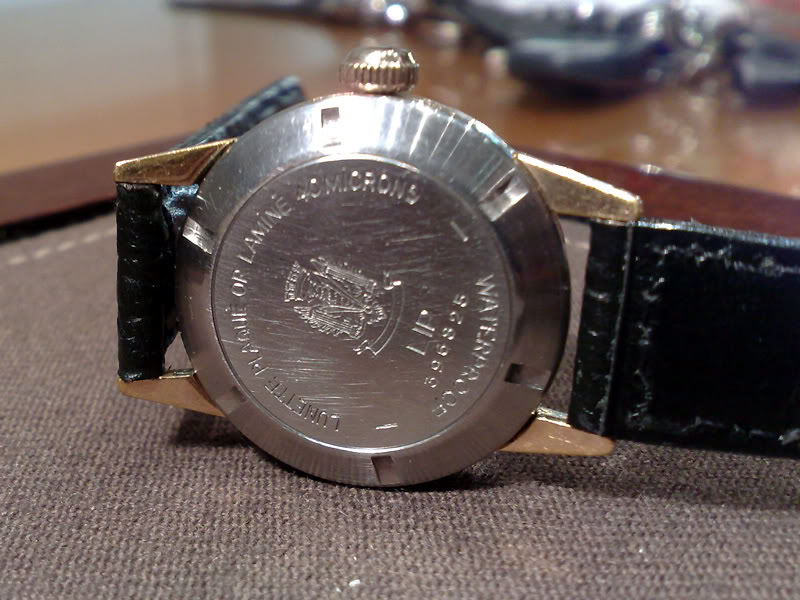

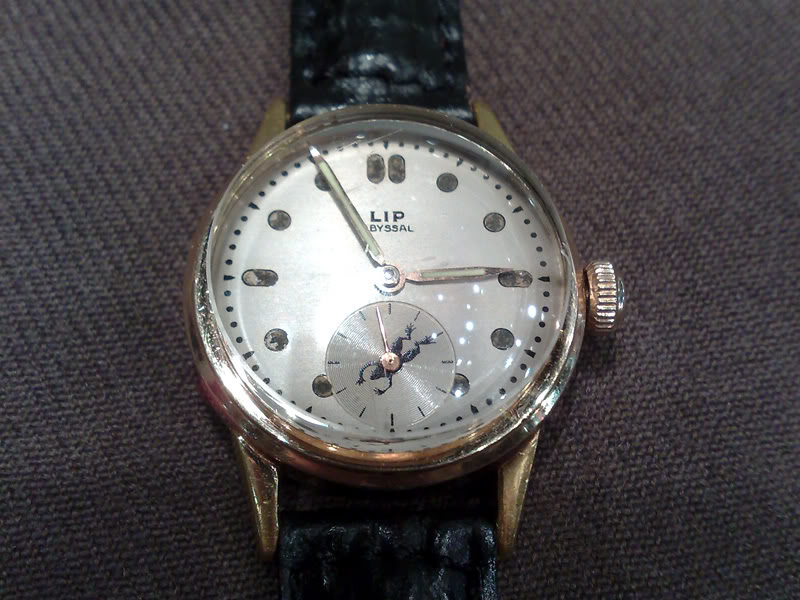

Maloubier se sa utvrđenim zahtevima i skicom obratio francuskom proizvođaču satova LIP . U toj fabrici Maloubier-u je rečeno da sat kakav su oni zamislili nema budućnost i ponudili su mu njihov sat, model Lip Abyssal .
Grupa slika 2




S obzirom da se sat po svemu razlikovao od onog što je traženo Maloubier je odbio ponudu. Nakon toga obratio se švajcarskoj kompaniji Blancpain. U Blancpain-u su odlučili da se uhvate u koštac sa izazovom . Ubrzo je napravljen prvi protutip ( 1953. godine ) koji je poslat u Maloubier-ovu jedinicu na testiranje. Sat je prošao sve testove bez problema. To je bilo ono što su ronioci tražili. Tako je rođen Blancpain Fifty Fathoms, jedan od prvih ronilačkih satova. Tako je počelo i opremanje Maloubier-ovih borbenih ronilaca kvalitetnim ronilačkim satovima.

Model Fifty Fathoms proizvođen je i za potrebe vojske i za tržište. Prvi proizveden model imao je satne markere na brojčaniku ( bez ispisanih brojeva 12, 3, 6, 9 na satnoj skali ) , natpis Blancpain Fifty Fathoms, Rotomatic, Incablock.

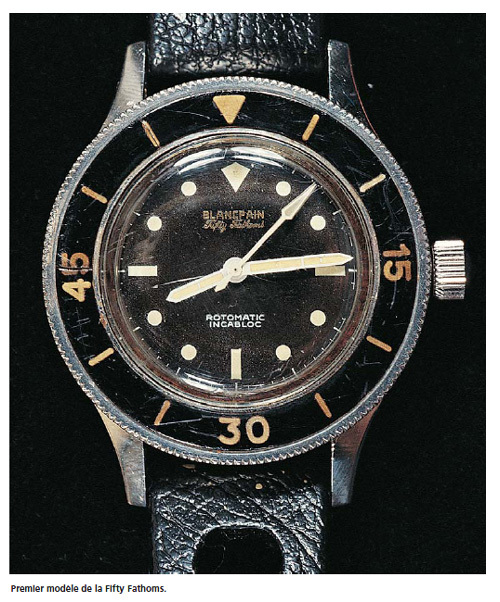

Prvi model iz 1953. godine :
Grupa slika 3

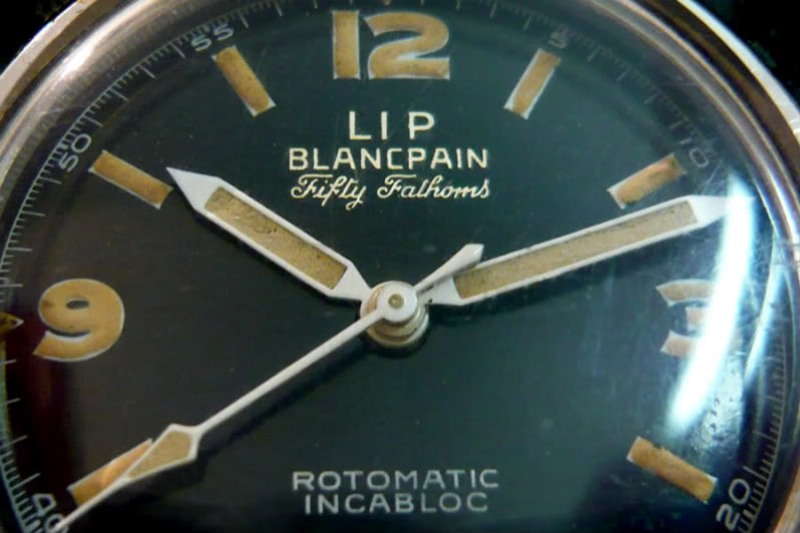

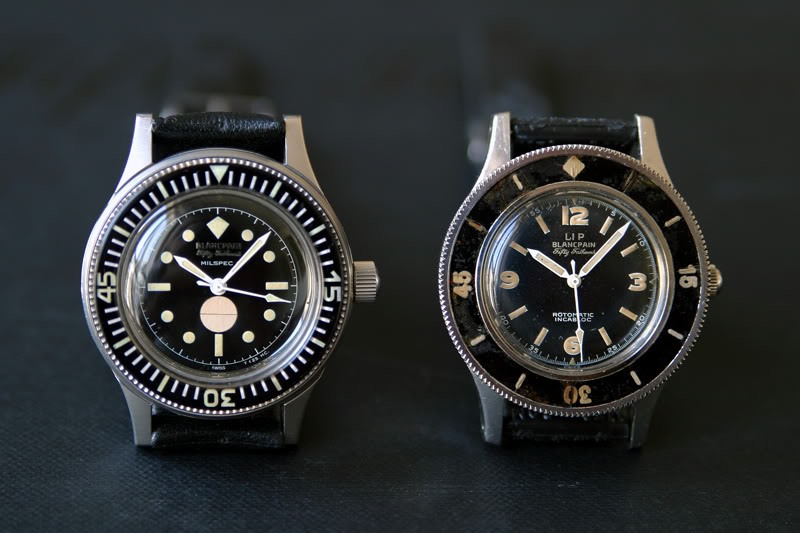

Te iste 1953. godine pojavio se i model sa natpisom LIP na brojčaniku.
Grupa slika 4




S obzirom da se Maloubier prvo obratio Lip-u za proizvodnju sata i bio odbijen, poprilično je ironično da na brojčaniku stoji naziv te kompanije. Zašto je to tako ? Postojala je određena vrsta saradnje između kompanije Blancpain i Lip koja se ticala distribucije satova u Francuskoj a i Blancpain je kupovao određene mehanizme od kompanije Lip. S obzirom na to partnerstvo i činjenicu da je Lip tokom 50-tih bio poznatiji proizvođač satova u odnosu na Blancpain , stavljen je i njihov logo na brojčanik sata u čijoj proizvodnji nisu učestvovali a sve sa ciljem da se poboljša prodaja satova u Francuskoj . Dakle natips Lip trebao je da posluži švajcarskom Blancpain-u da poboljša prodaju u Francuskoj a verovatno i u svetu.

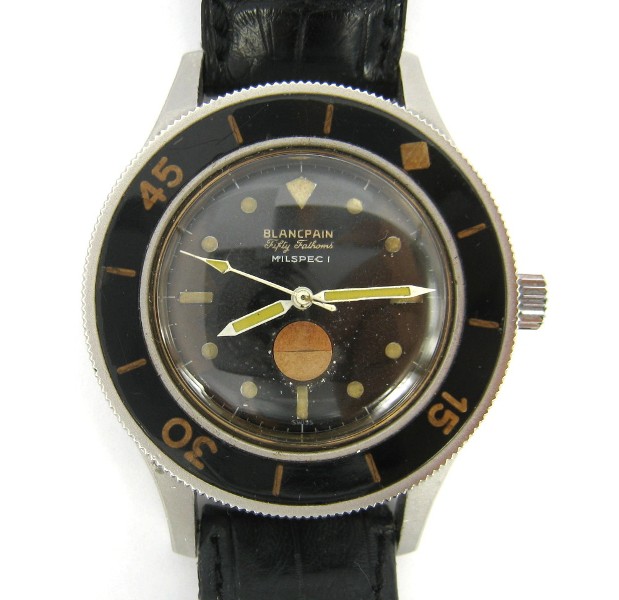

Takođe te 1953. godine pojavljuje se i model sa indikatorom vlage na poziciji iznad broja šest. Indikator vlage je u stvari parče papira koje se sastoji iz dva dela. Gornji deo služi kao reper i roze je boje ( otprilike je ta nijansa u pitanju ). Donji deo papira je premazan kobalt hloridom i plave je boje. Dakle papirni krug je dvobojan. Ukoliko u sat prodre vlaga donji deo papira menja boju u roze. Zaključak, ukoliko krug postane jednobojan ( roza boja ) u sat je prodrla voda i potreban je hitan servis. Naravno pošto su ti satovi veoma stari gotovo je nemoguće pronaći potpuno očuvan ( dvobojan ) indikator vlage.

Ovde je prikazan jedan od takvih modela.
Grupa slika 5

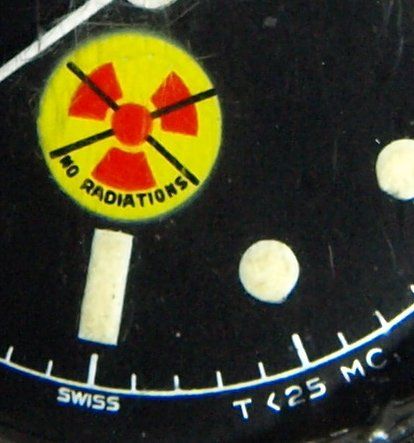

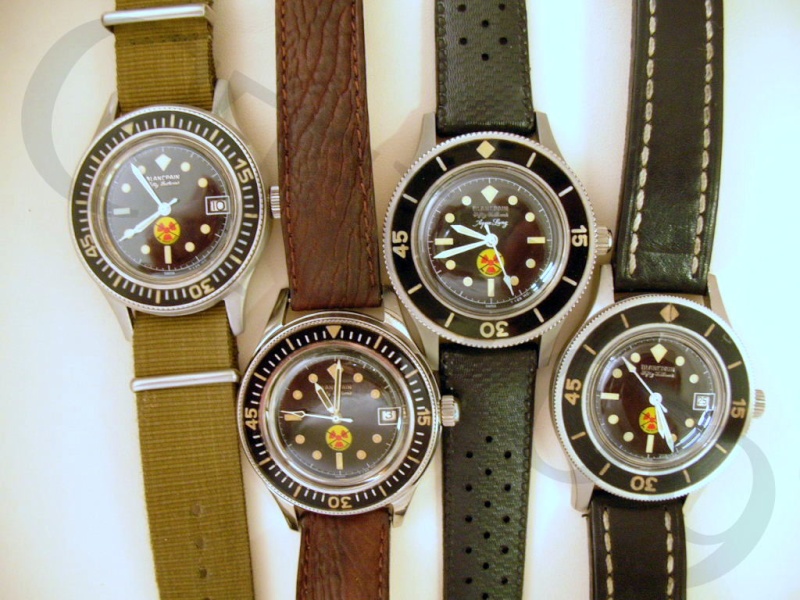

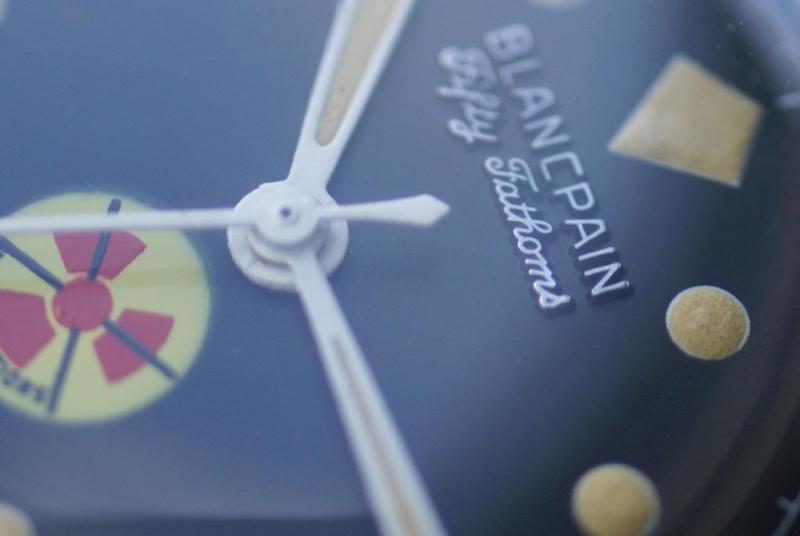

Godine 1965. pojavljuje se prvi model sa oznakom odsustva radioaktivnosti. Na slikama je prikazano nekoliko modela proizvedenih od 1965. god pa na dalje.
Grupa slika 6

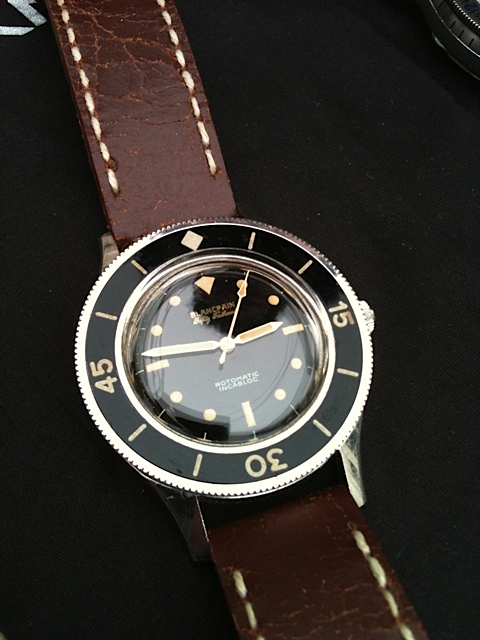

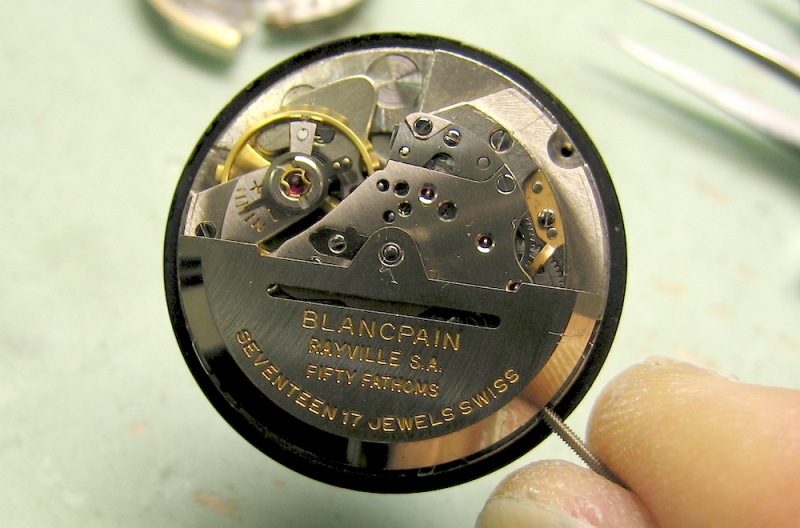

Malo detaljniji prikaz prvog Blancpain Fifty Fathoms sata:
· Mehanizam ( prema mojim saznanjima ): A. Schild 1361 ( „rhodium plated, line lever escapement, monometallic balance, shock-absorber and self-compensating flat balance-spring“ ), 17 rubina, 18000 vns, 36 sati rezerve snage
· Materijal kućišta: nerđajući čelik
· Prečnik kućišta 41 mm, visina tj debljina 12 mm
· Radijum premaz na kazaljkama i markerima

Grupa slika 7

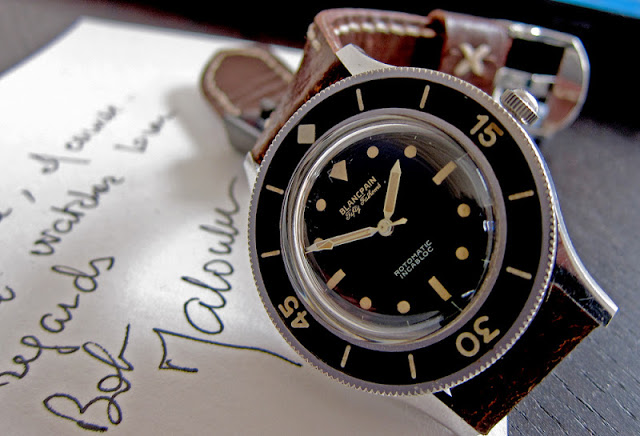

Na slici se može videti i ceduljica sa potpisom Robert Bob Maloubier-a.

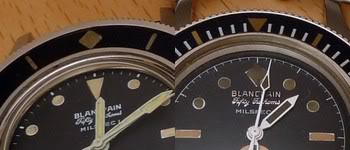

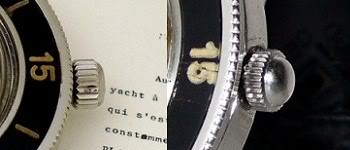

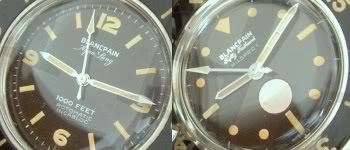

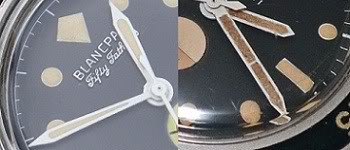

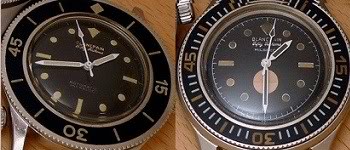

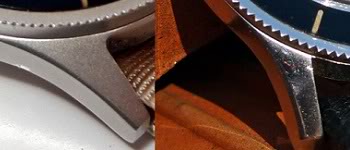

Ovde se mogu videti razlike u detaljima različitih Blancpain Fifty Fathoms satova. Razlike su u brojčanicima ( markeri, brojevi ), rotirajućim prstenovima, natpisima na brojčaniku, obliku kazaljki, krunica itd.
Grupa slika 8

[skydrummer]

Rolex Submariner

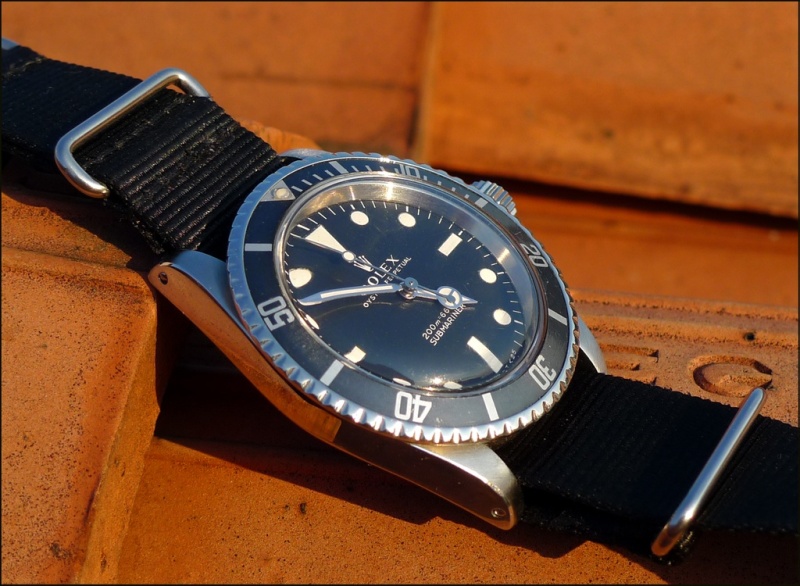

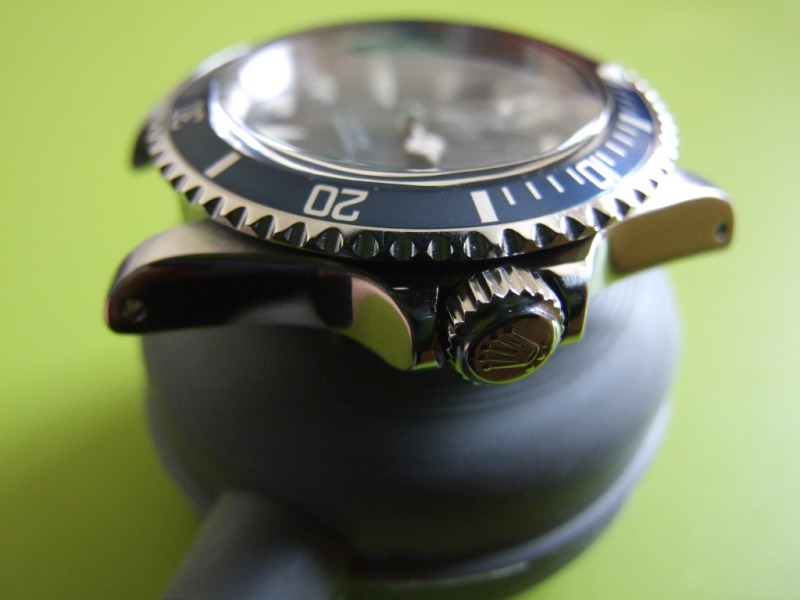

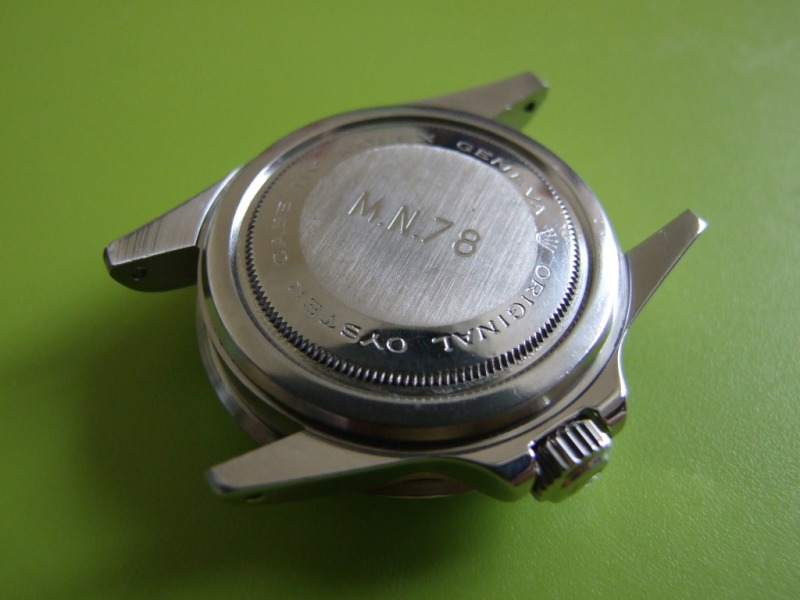

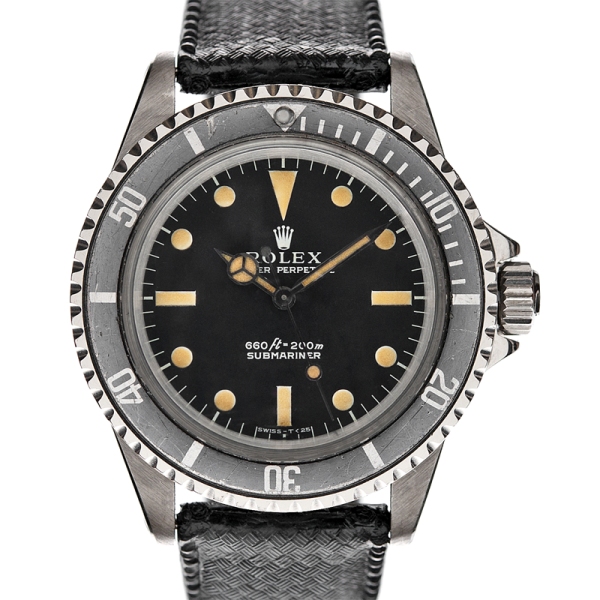

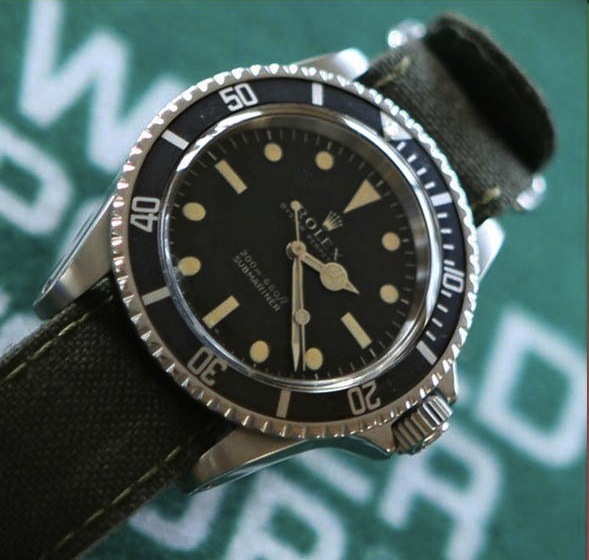

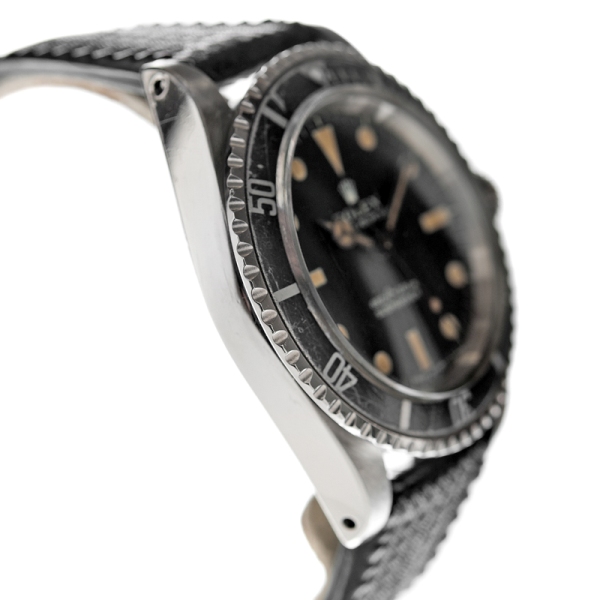

Francuska mornarica je između ostalih satova koristila i Rolex Submariner. U pitanju je model 5513. U taj model ugrađivana su dva mehanizma čije su oznake 1520 i 1530. Procenjuje se da je Marine Nationale za svoje potrebe naručila oko 100 ovih satova. Postoje bar dva mišljenja u kom periodu su nabavljani ovi satovi. Prema prvoj varijanti ovi satovi izdavani su u periodu od 1968. godine do 1975. godine. Prema drugoj varijanti izdavani su od ranih 60-tih do 1968. godine. Po mom mišljenju ova druga varijanta ili pretpostavka nije tačna. Može se videti na slikama da su na poklopcima ugravirane oznake M.N.73 , M.N.70 itd.

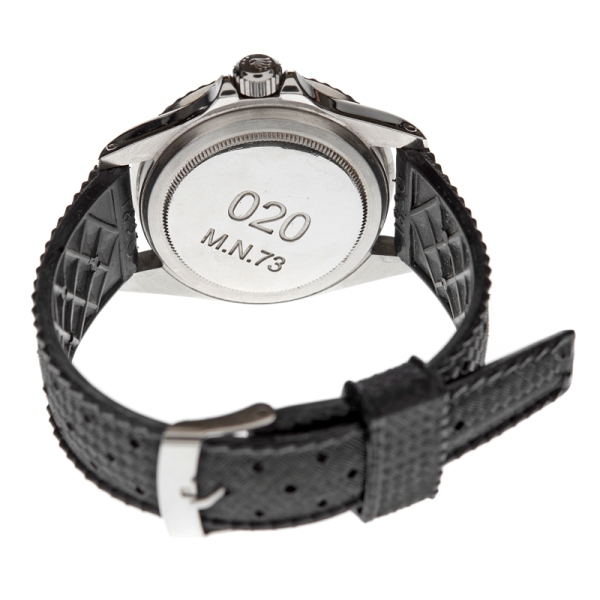

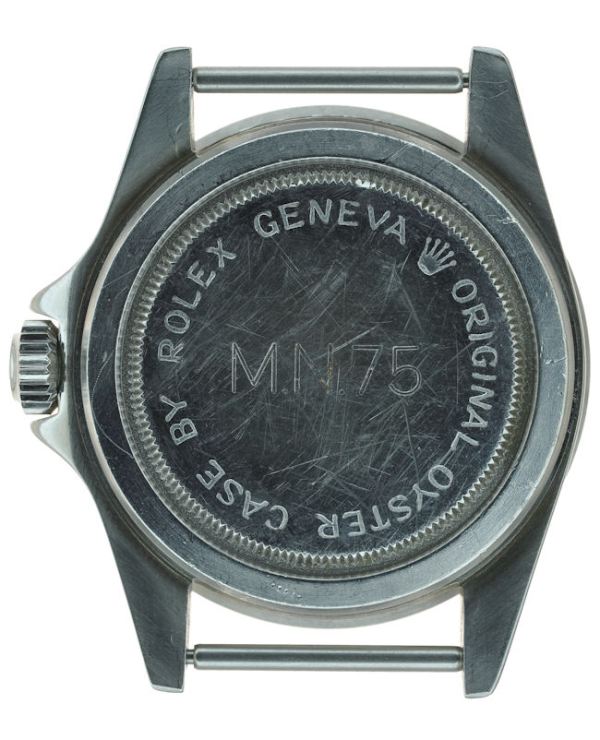

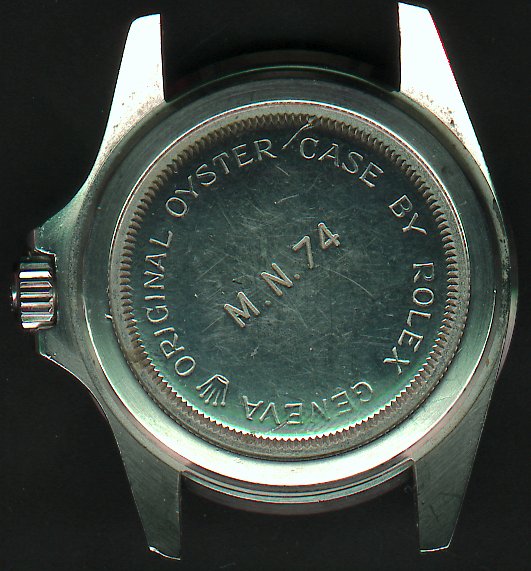

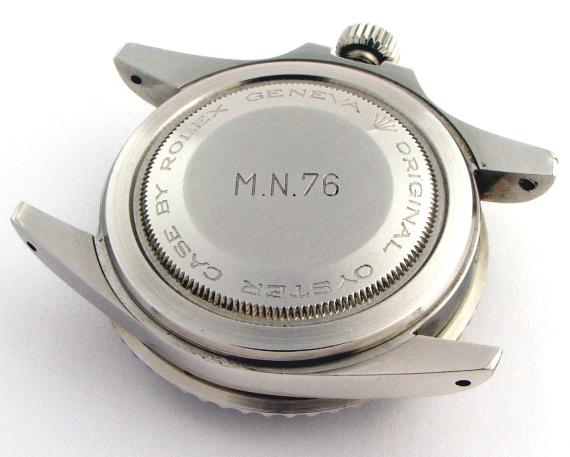

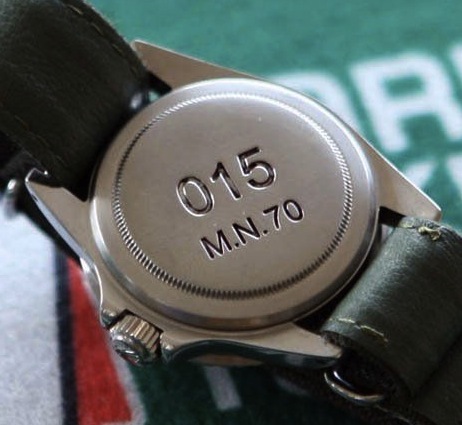

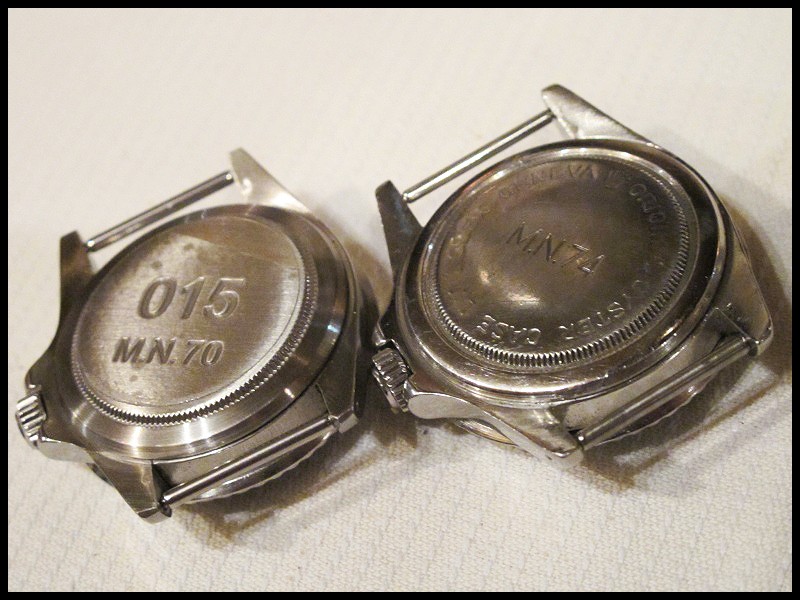

Napomena : broj koji se nalazi uz slova M.N. ne predstavlja godinu proizvodnje nego godinu izdavanja tj godinu kada je sat ušao u službu.
Grupa slika 9

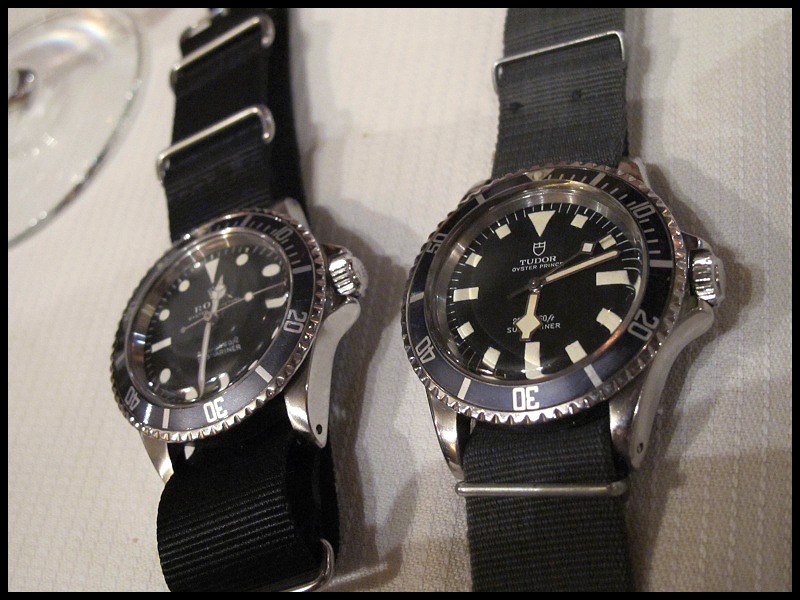

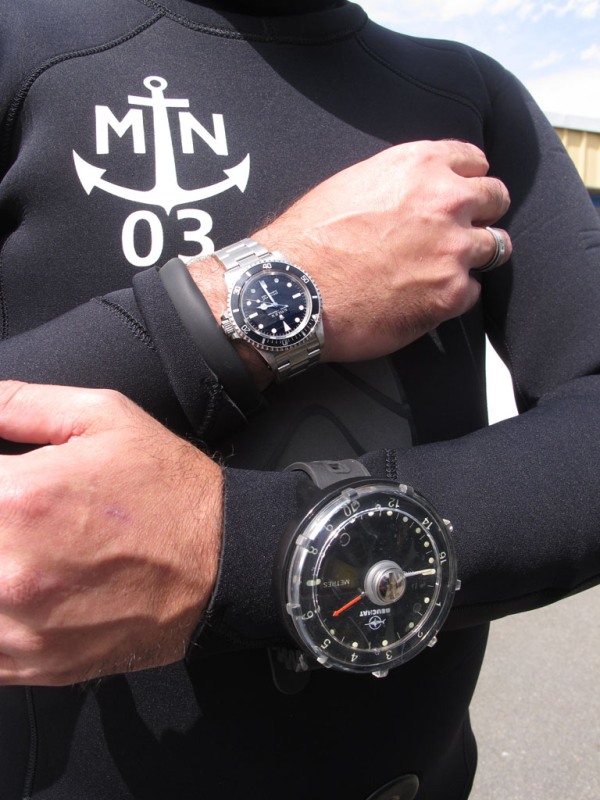

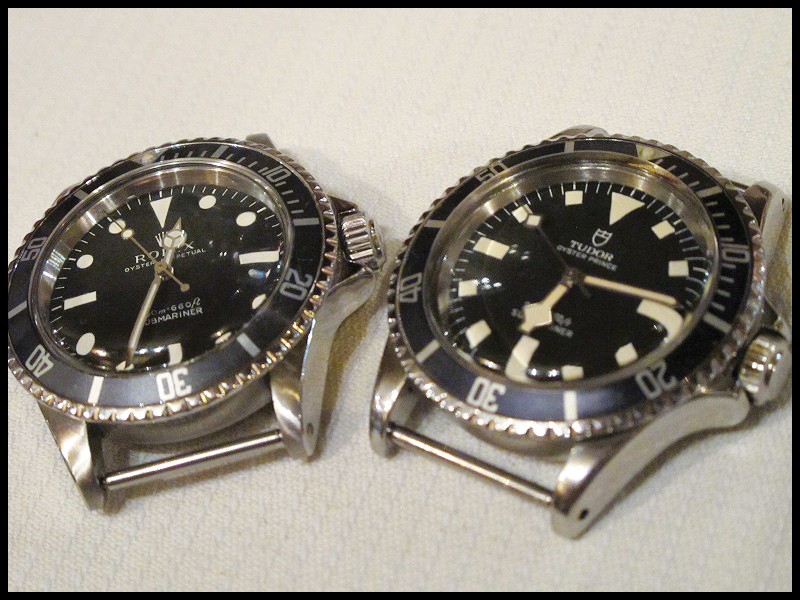

Nekoliko uporednih fotografija Rolex Submariner-a 5513 i Tudor Submariner-a 7016 kao i fotografija ronioca MN sa Rolex-om na ruci.
Grupa slika 10




Tudor Submariner

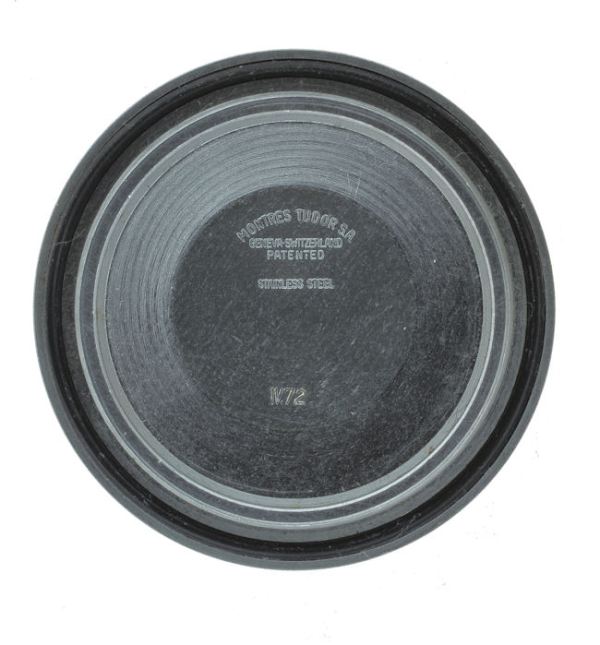

Postoji velik broj modela ovog sata ali je francuska mornarica koristila samo pet modela. U nastavku teksta biće reči o tih pet modela.

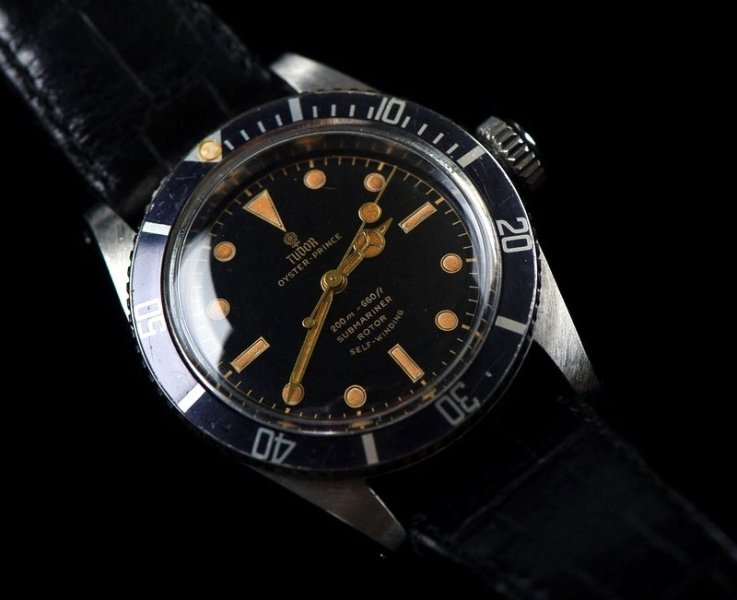

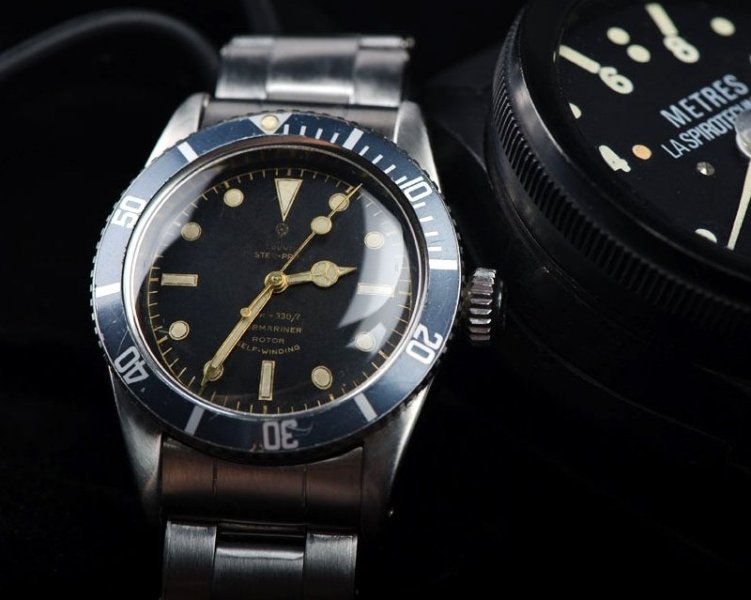

Referentni broj kućišta 7922 i 7924
O ovim modelima ima malo podataka kao i slika. Marine Nationale ih je koristila tokom 50-tih godina prošlog veka.
Grupa slika 11




Referentni broj kućišta 7928

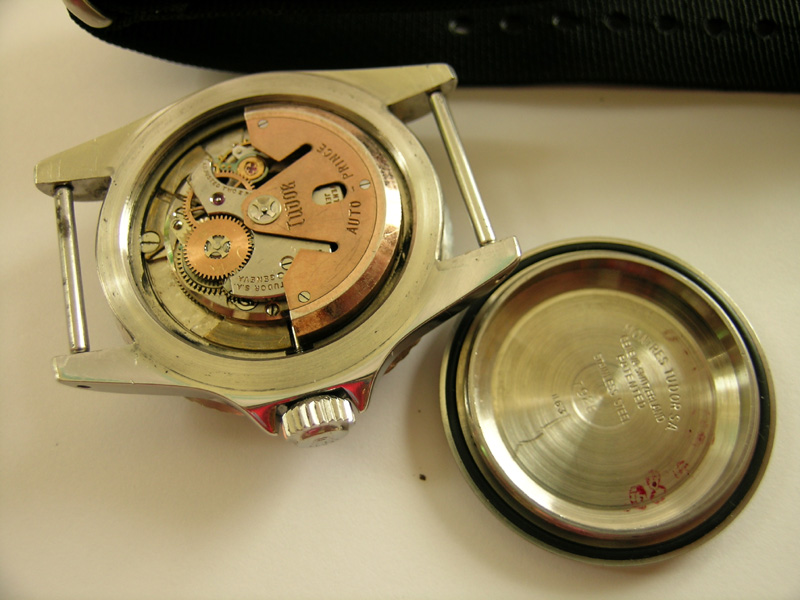

U periodu od 1959. godine do 1968. godine M.N. je opremala svoje pripadnike ( ronioce ) ovim satovima. Ovaj model karakteriše stari logo Tudora na brojčaniku u vidu ruže, „mercedes“ kazaljke ( na ovom modelu nisu postojale četvrtaste ili „square“ ili „snowflake“ kazaljke ), crni brojčanik. Mehanizam koji se nalazio unutra je Rolex 390.
Grupa slika 12

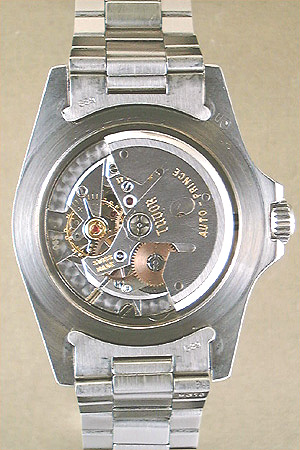

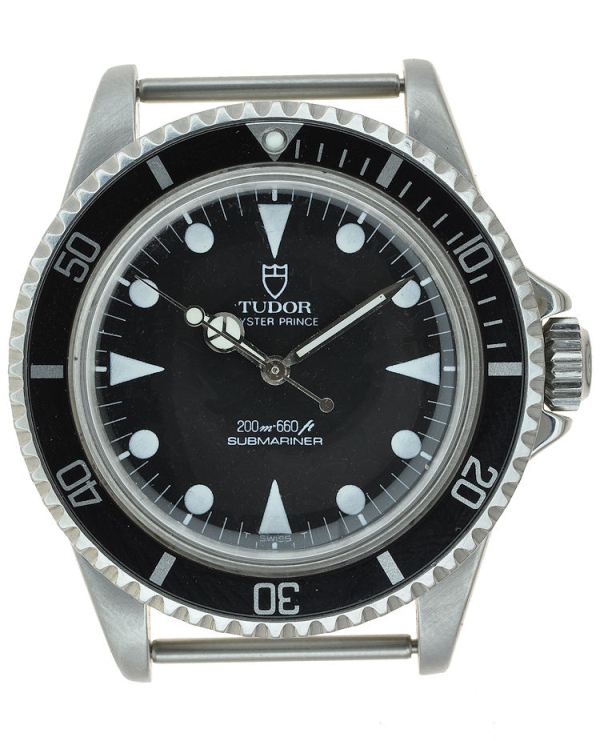

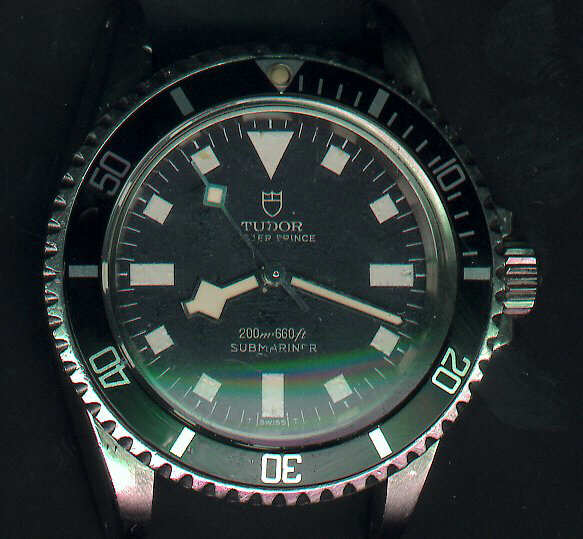

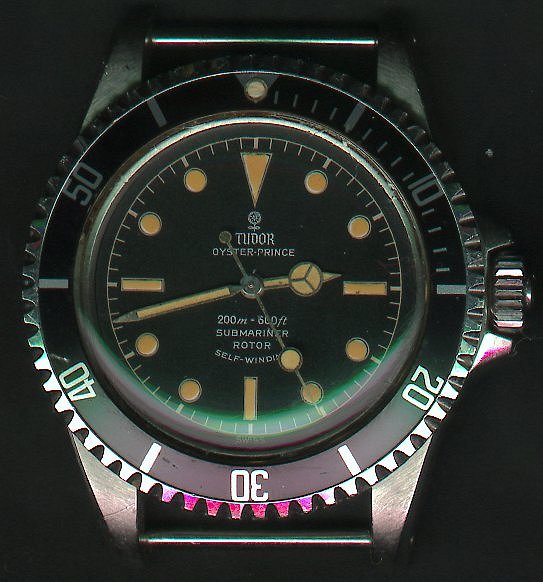

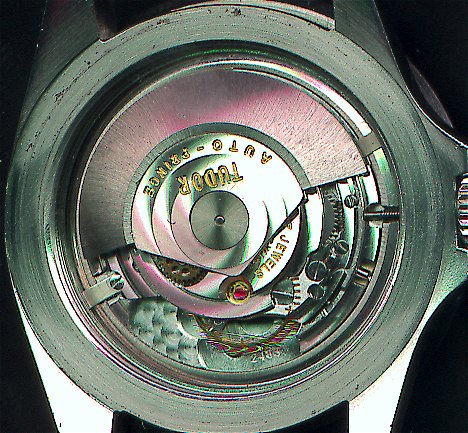

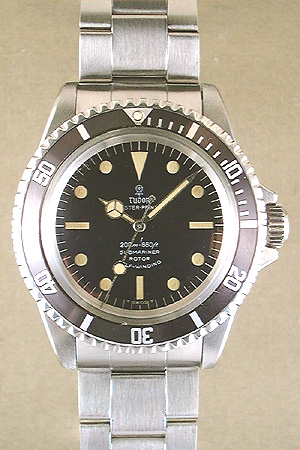

Referentni broj kućišta 7016/0
Postojale su tri varijante ovog modela. Prva je imala ružu na brojčaniku i „mercedes“ kazaljke. Druga je imala logo u vidu štita ( koji je zamenio ružu ) i četvrtaste kazaljke. Treća varijanta imala je okrugle markere, logo u vidu štita, „mercedes“ kazaljke i sekundaru u vidu tzv lizalice tj imala je svetleći kružić ( lollipop style second hand ). Ono što je zajedničko za sve tri varijante jeste brojčanik crne boje i mehanizam ETA 2483. Da li je francuska mornarica koristila sve tri varijante tj modela, nisam siguran. Ono što znam jeste da je sigurno koristila drugu i treću varijantu. Različiti su podaci kada je počelo opremanje ovim satovima. Prema jednom izvoru M.N. je uvela ove satove 1974. god., a prema drugom izvoru ( koji je po meni tačniji ) opremanje ronilaca francuske mornarice trajalo je u periodu od 1968. godine do 1975. godine.

Druga varijanta 7016/0
Grupa slika 13




Treća varijanta 7016/0

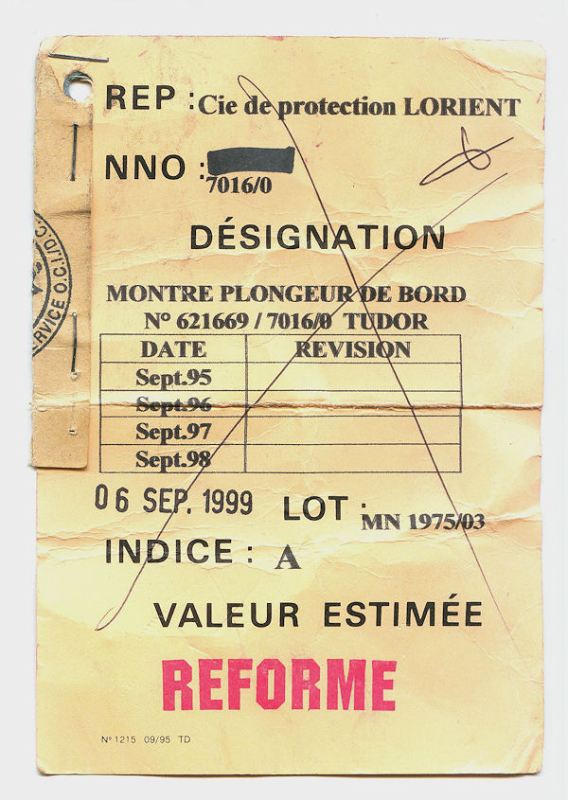

U okviru grupe slika 14 može se videti i službeni papir (decommission papers ) koji ide uz sat na kome se vidi da je sat ušao u upotrebu ( službu ) 1975. a izašao iz upotrebe septembra 1999. godine, zatim referentni tip kućišta, serijski broj ( 621669 ) itd.
· Materijal kućišta: nerđajući čelik
· Mehanizam: ETA 2483
· Prečnik kućišta: 39 mm
Napomena: ovaj konkretan model prodavao se za 9500$ a inače se cene Tudor Submariner-a MN najčešće kreću otprilike od 5000 $ pa do 8000$, naravno za očuvane modele.
Grupa slika 14

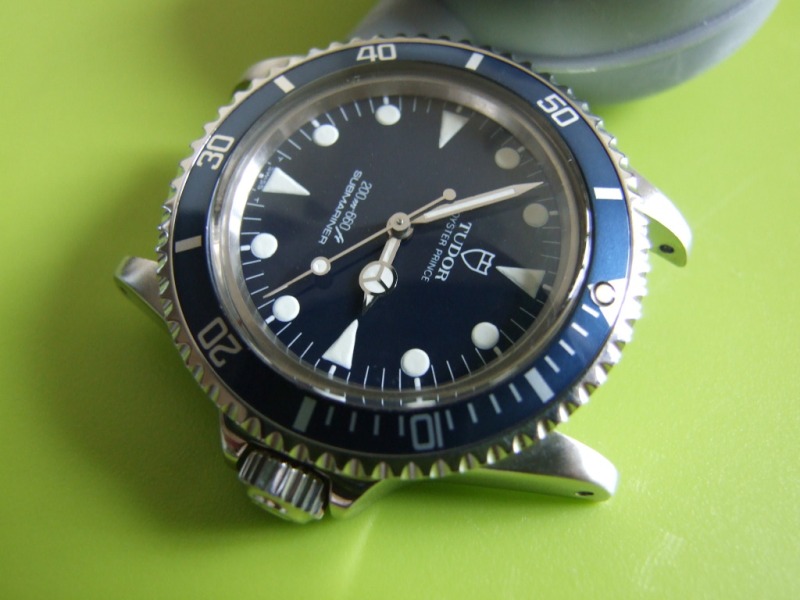

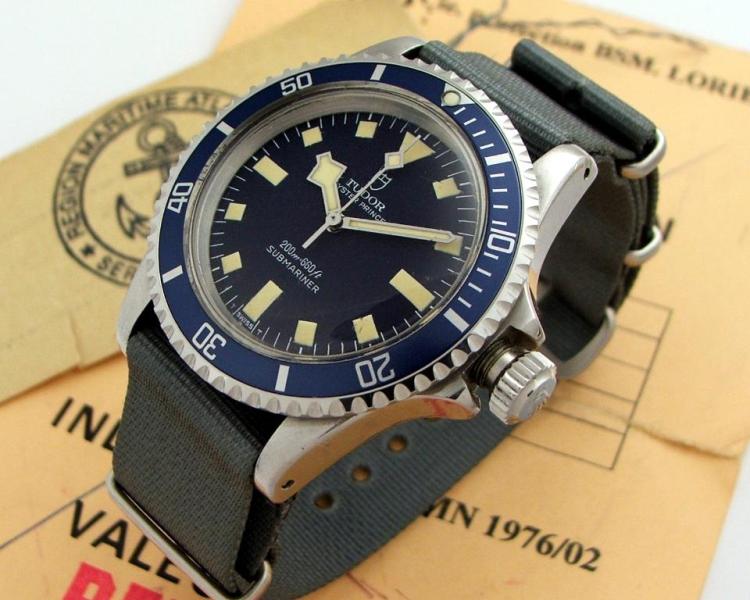

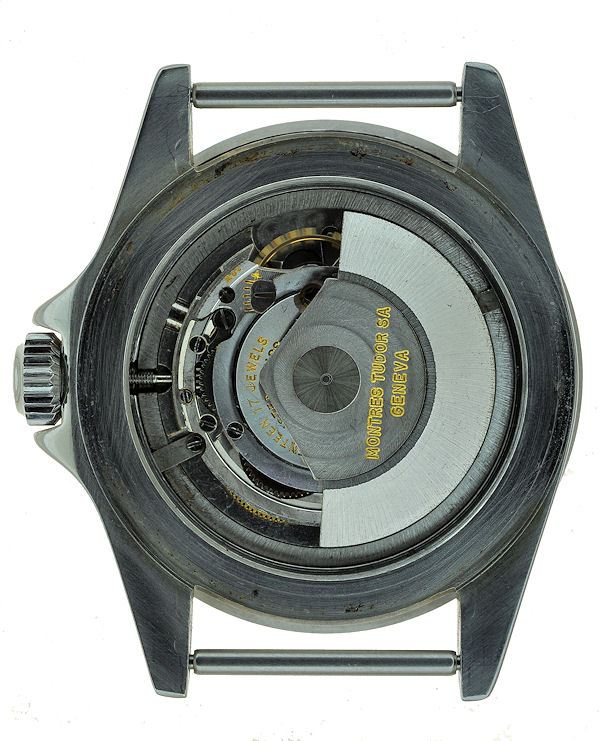

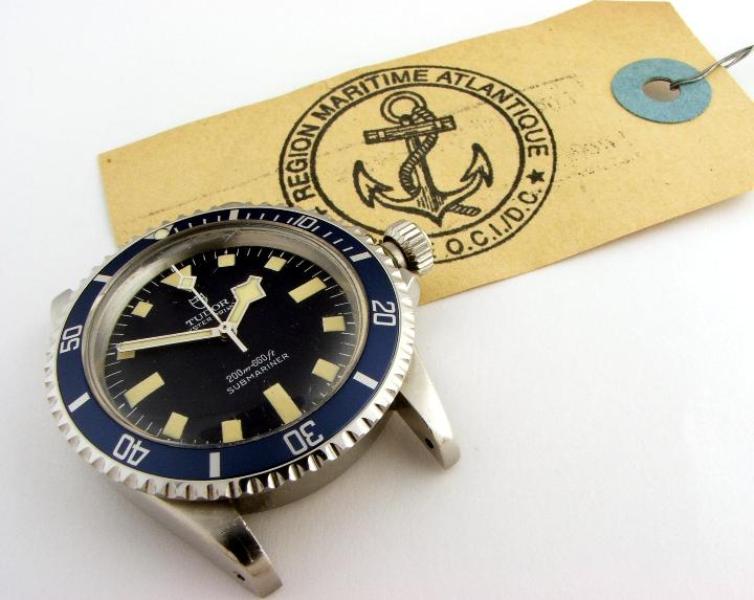

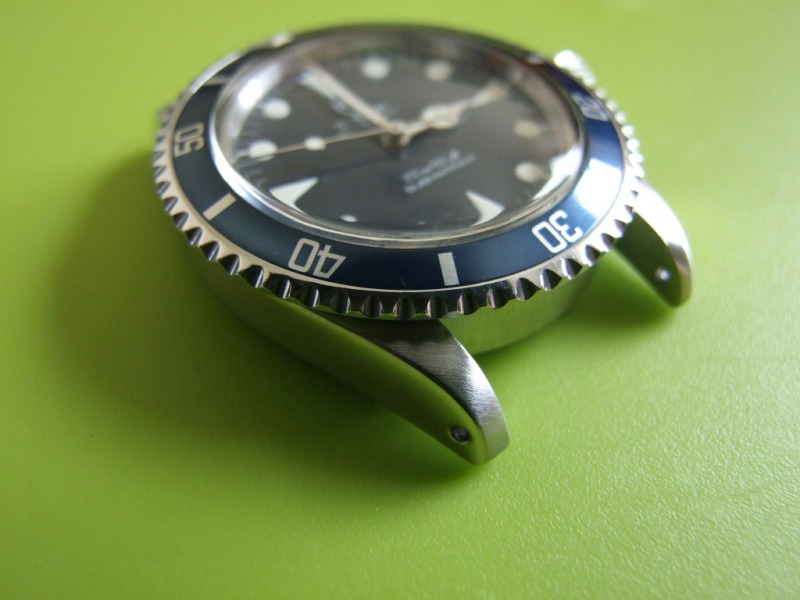

Referentni broj kućišta 94010 ( koristi se i oznaka 9401/0 )

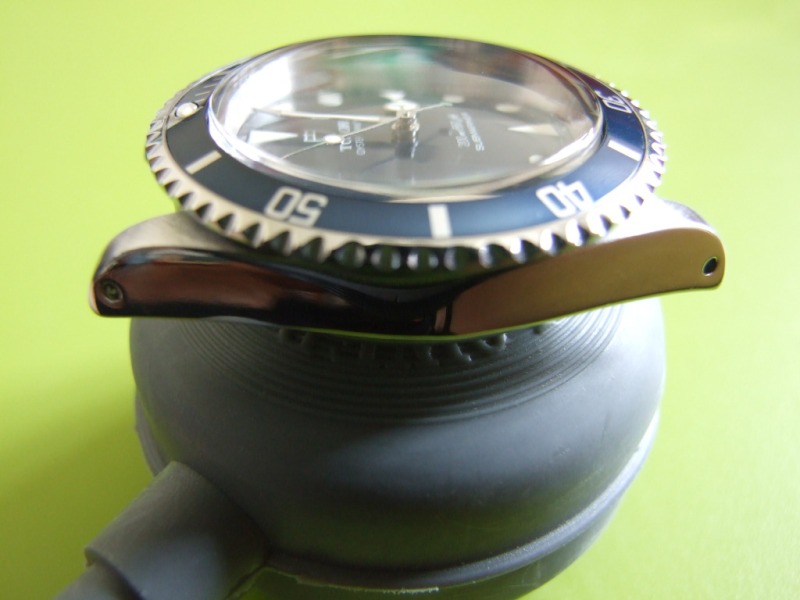

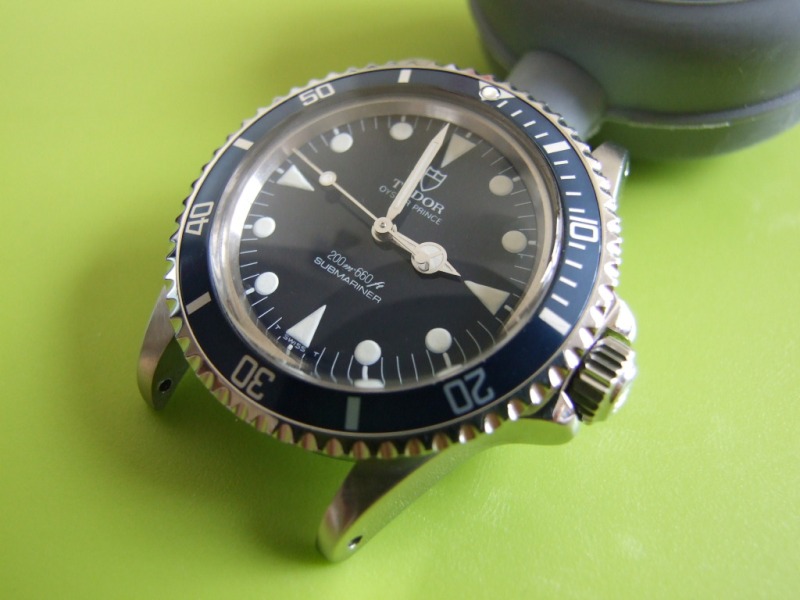

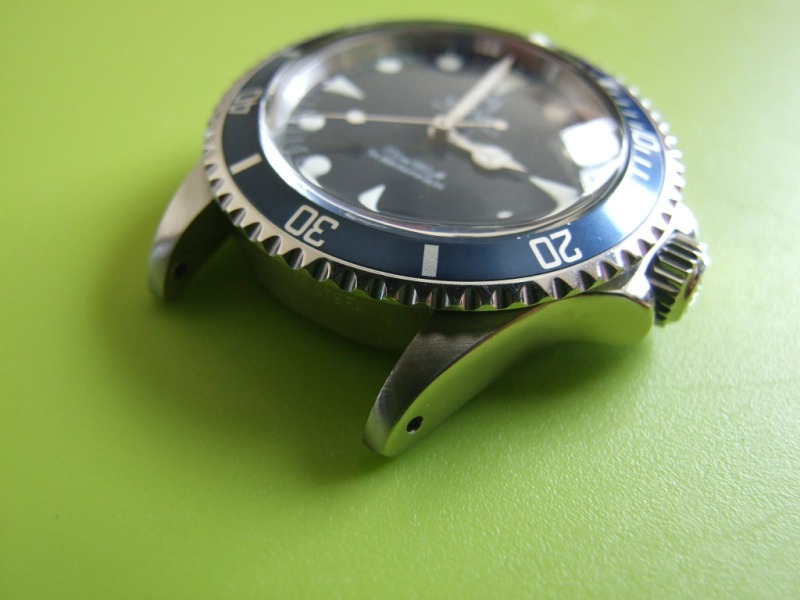

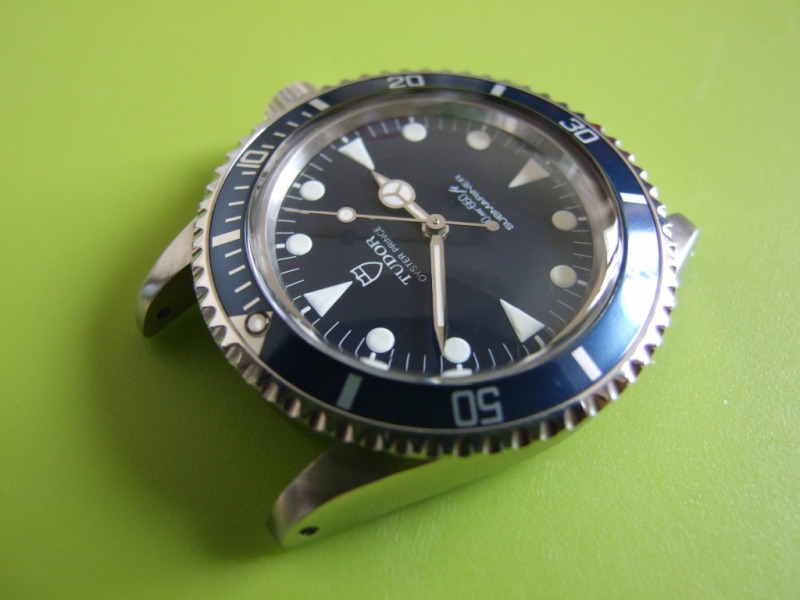

Godine 1975, Tudor počinje proizvodnju modela sa plavim brojčanikom. Ti modeli imaju brojčanike otpornije na vlagu u odnosu na prethodni model ( 7016/0 ) koji je po tom pitanju bio znatno lošiji. Kada je u pitanju ovaj model sata treba reći da su postojale dve varijante.
Prva verzija imala je četvrtaste markere i četvrtaste kazaljke, mehanizam je ETA 2776. M.N. ih je izdavala od 1976. godine pa do 1979.godine.

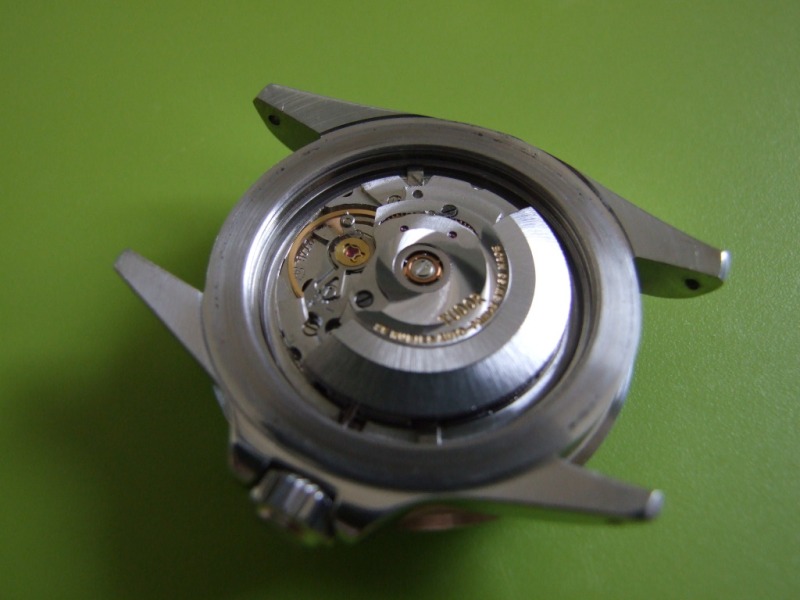

Tehničke karakteristike:
· Materijal kućišta: nerđajući čelik
· Dimenzije kućišta: 39,5mm x 14mm x 46,5mm ( širina-visina-dužina )
· Razmak između ušica kaiša: 20 mm
· Mehanizam: ETA 2776, automatik, 21600 vns , 25 rubina, „hack“ funkcija,45 sati rezerva snage
· Vodootpornost: 200 m
· Ušrafljujuća krunica i poklopac kućišta
Grupa slika 15

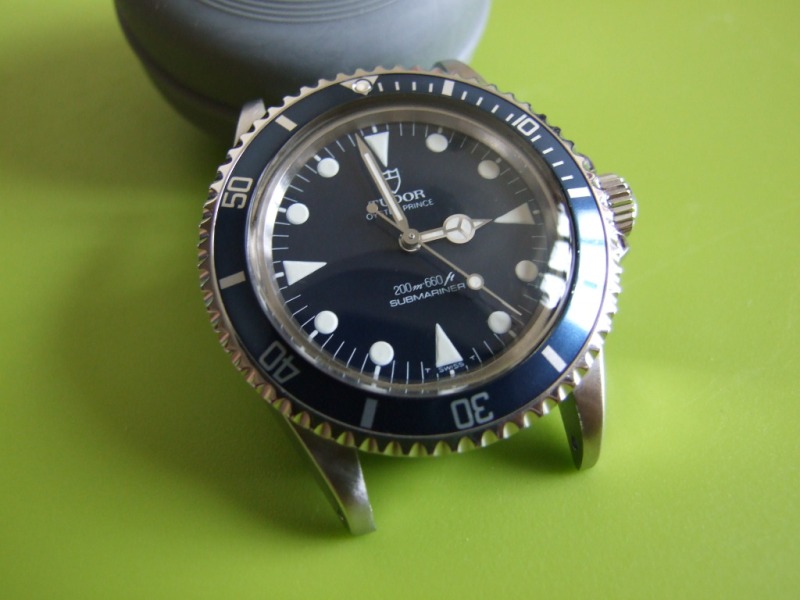

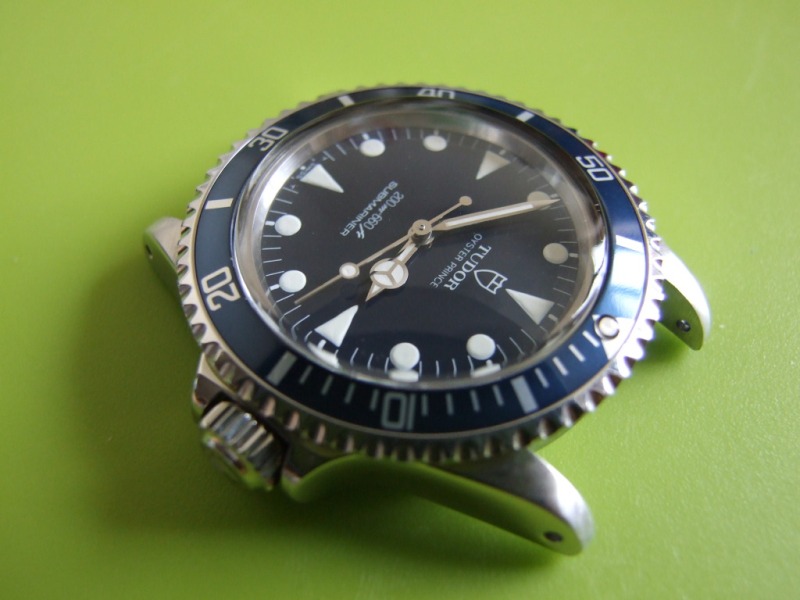

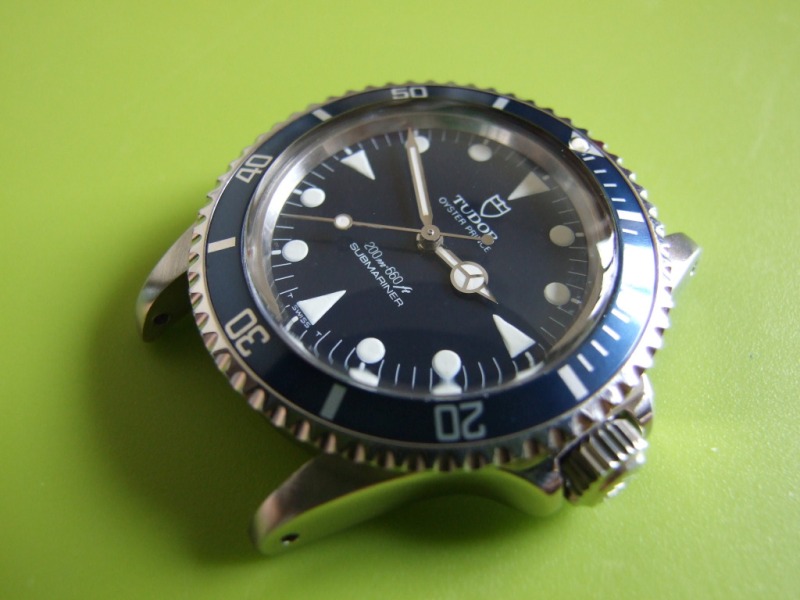

Druga verzija imala je okrugle markere, „mercedes“ kazaljke, mehanizam je ETA 2776. M.N. ih je izdavala od 1980.godine do 1983. godine.
Grupa slika 16




Napomena: cena ovog konkretnog sata bila je 6880 $ .

Postoji i podatak da su postojali Tudor Submariner-i 94010 sa crnim brojčanikom.Ovaj podatak treba uzeti sa rezervom. Moram naglasiti da nikada nisam video takav model. Tudor Submariner satovi koje je kupovala M.N. dolazili su na Nato kaiševima.

[skydrummer]

Francuska mornarica nabavljala je Tudor Submariner satove zaključno sa 1983. godinom. Nakon toga okreću se nabavci jeftinijih modela. U nastavku teksta biće reči o tim satovima.

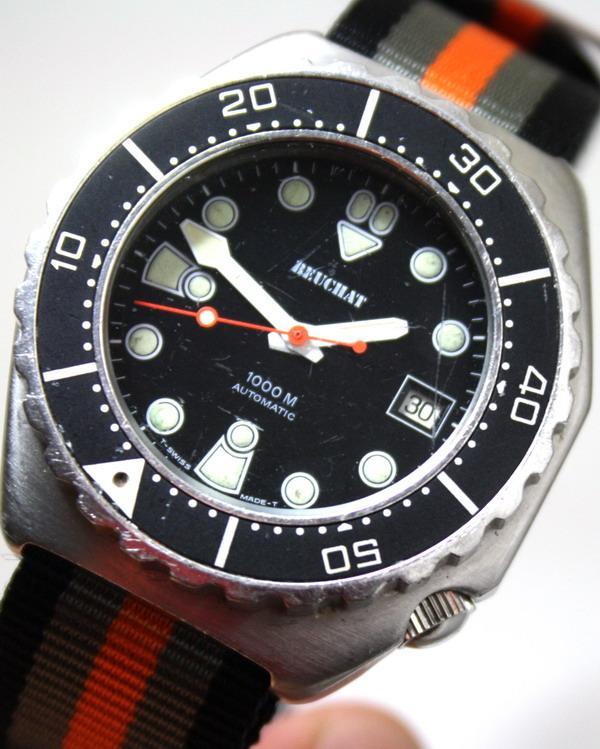

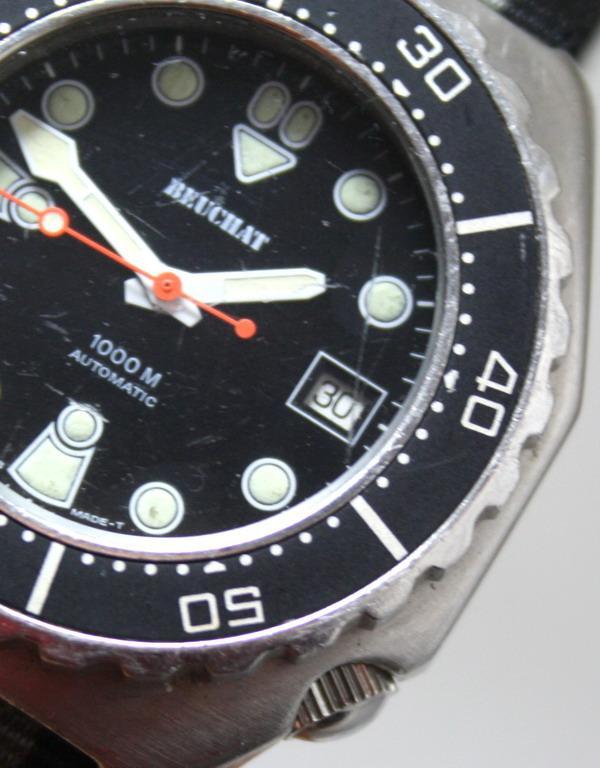

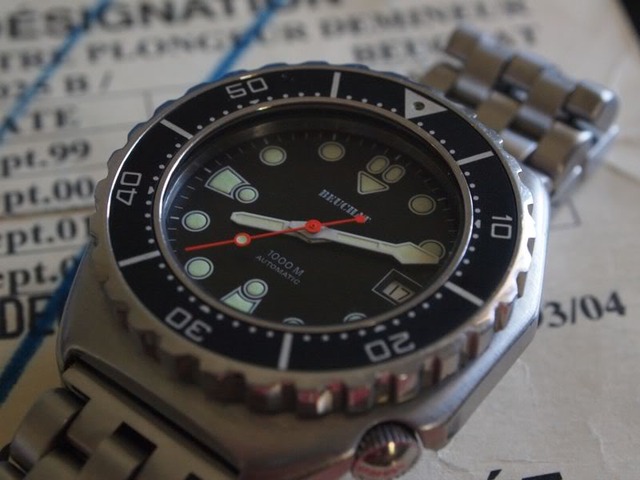

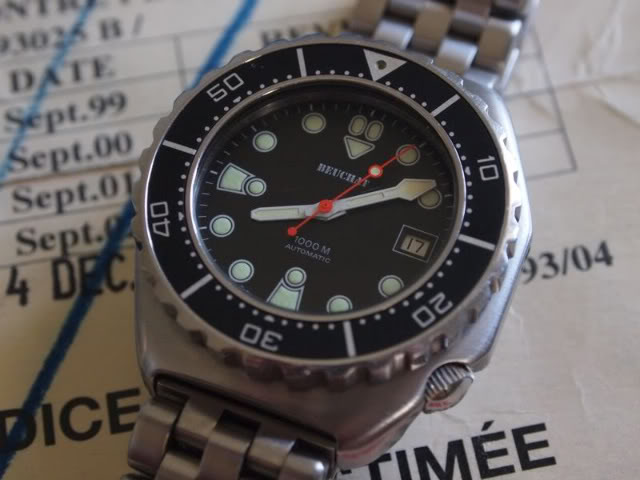

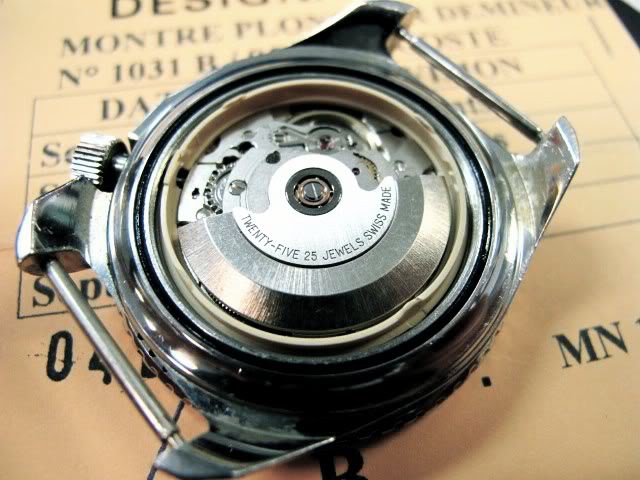

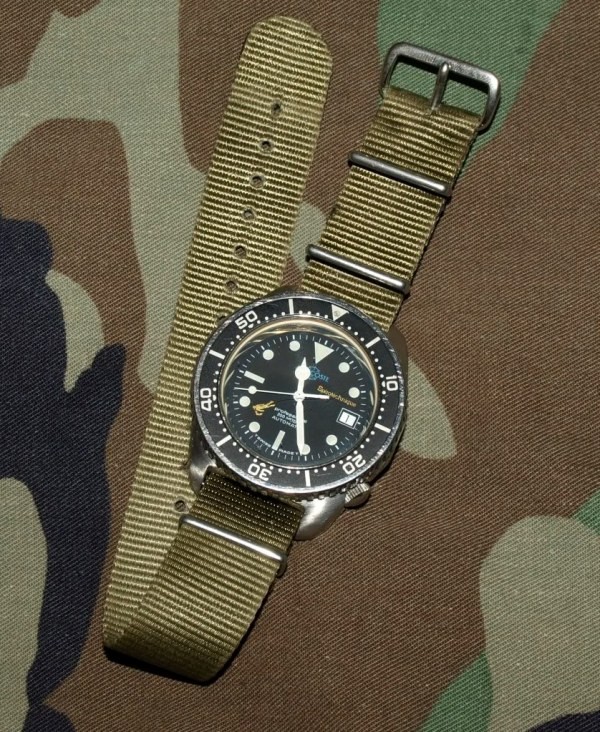

Beuchat 1000 m

Tehničke karakteristike:

· Materijal kućišta: nerđajući čelik
· Dimenzije kućišta: 42 mm x 46,5 mm ( širina je merena bez krunice )

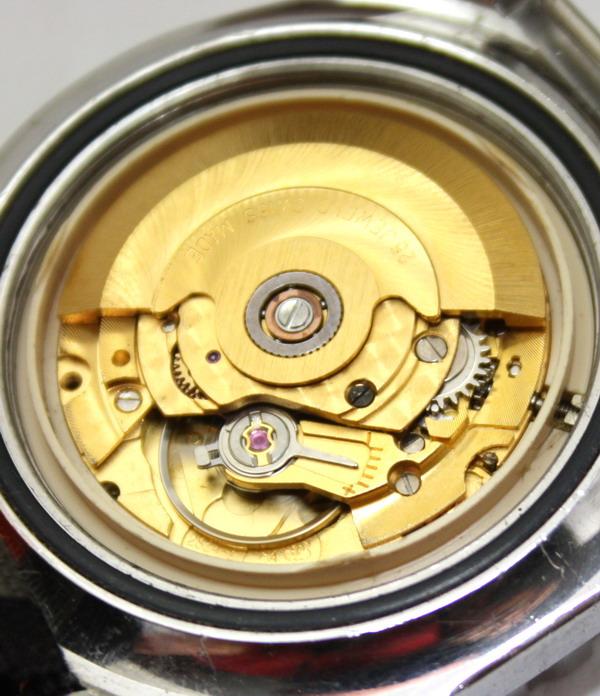

· Mehanizam: ETA 2824, automatik, 25 rubina, 28800 vns, opcija zaustavljanja sekundare, rezerva snage 40 sati
· Ušrafljujući poklopac i krunica
· Jednosmerno rotirajući prsten
· Vodootpornost 1000 m

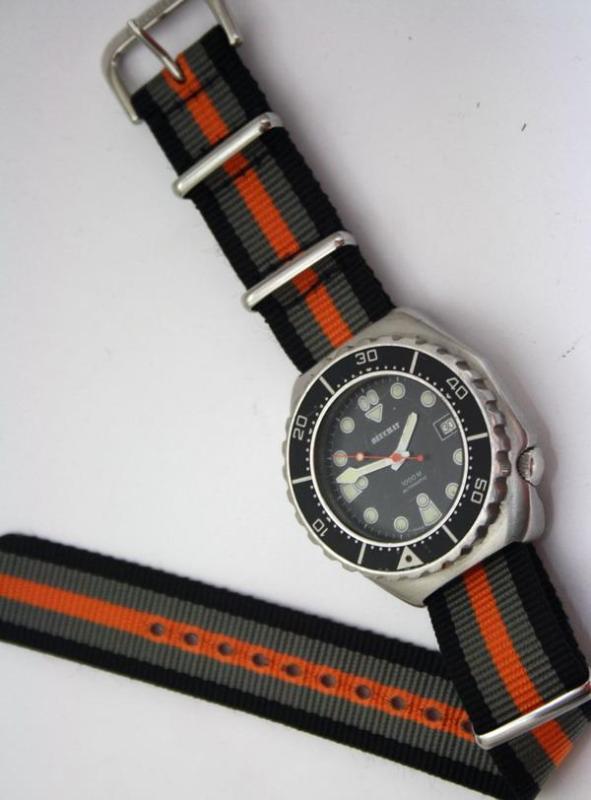

Grupa slika 17



Napomena: kaiš nije orginalan

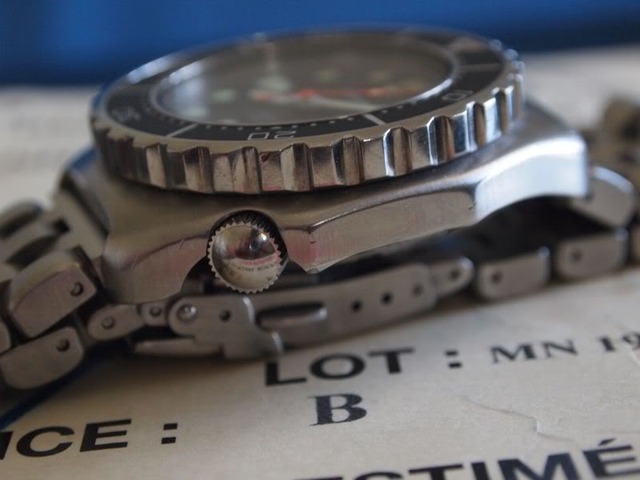

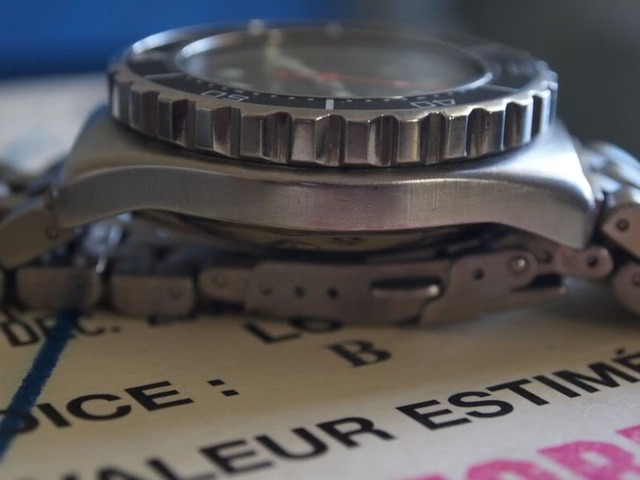

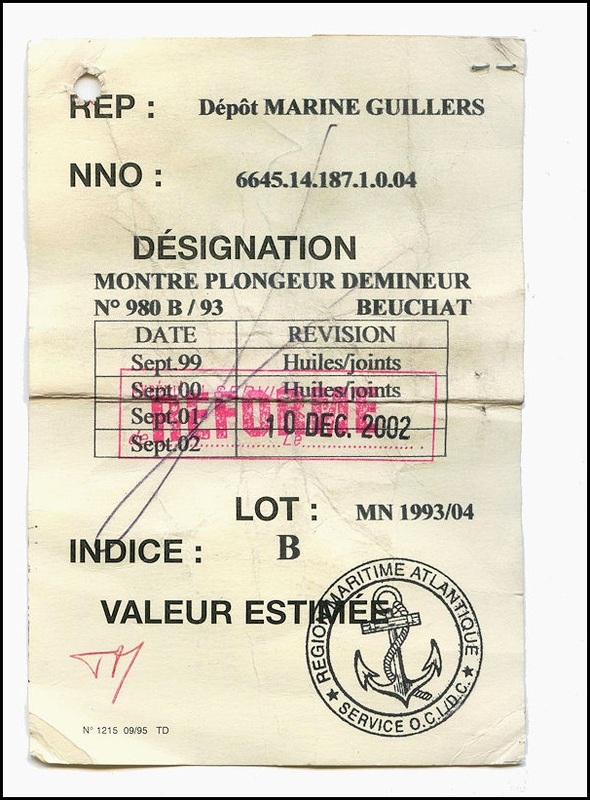

Još jedan primerak istog modela sata sa službenim papirima na kojima se vidi da je sat ušao u službu 1993. godine a povučen iz upotrebe decembra 2003. godine. Takođe vidi se serijski broj sata i podatak koji govori da je sat dužio ( ili dužili ) ronilac deminer. Narukvica nije orginalna.
Grupa slika 18

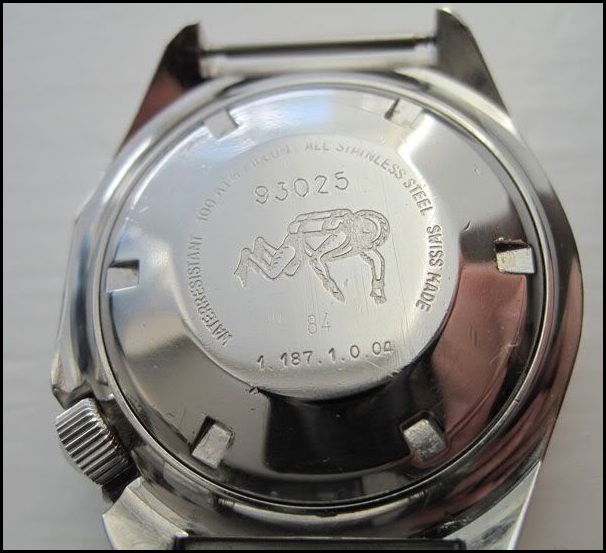

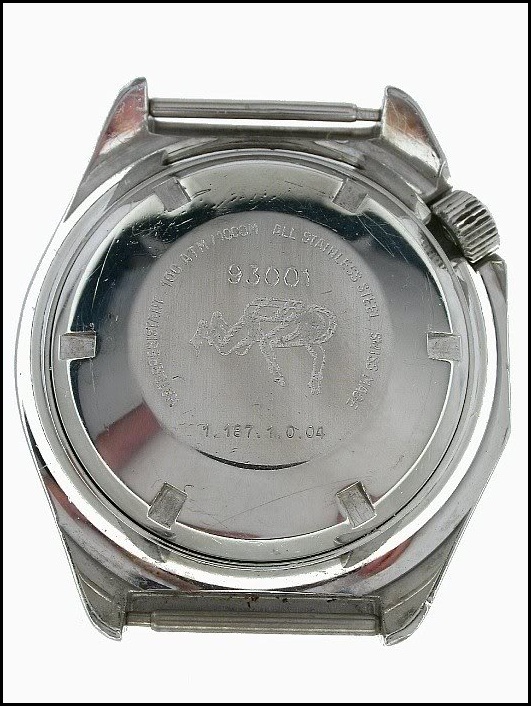

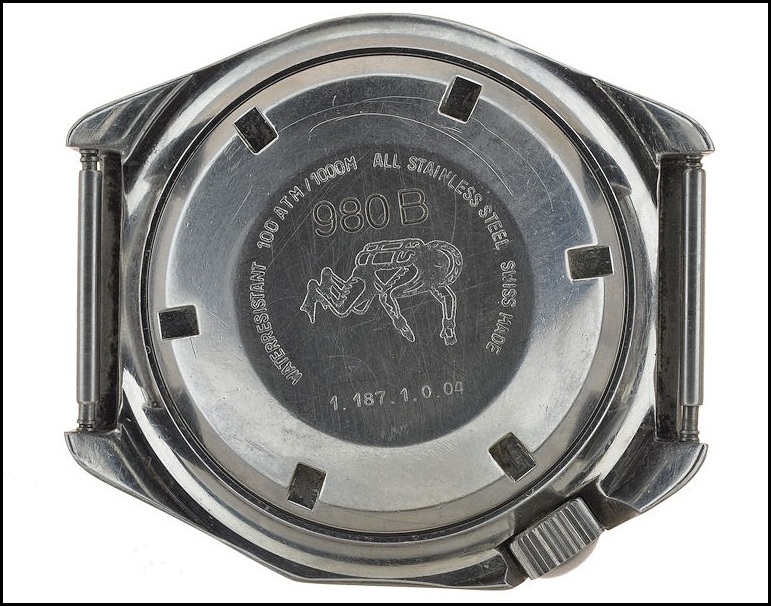

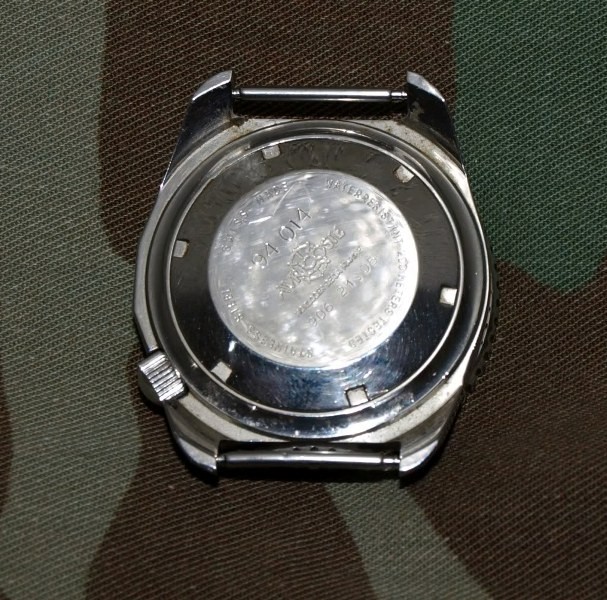

Treba primetiti da se vojne oznake na poklopcu kućišta dva prikazana sata razlikuju. Postoji nekoliko načina na koji su obeležavani Beuchat MN satovi. O tome u nastavku teksta.
· Graviran serijski broj koji se sastoji od tri broja i jednog slova.
Grupa slika 19

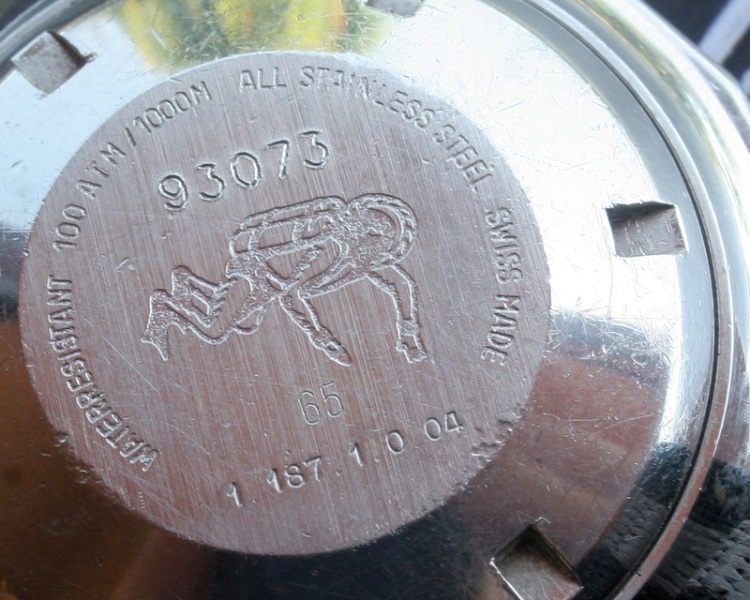

· Graviran petocifreni serijski broj ( nema slovne oznake ) i mali dvocifreni broj ispod ronioca. Koliko sam istražio ne zna se tačno šta taj dvocifreni broj predstavlja. Na prvoj fotografiji taj broj se slabije vidi zato sam dodao još dve fotografije.
Grupa slika 20

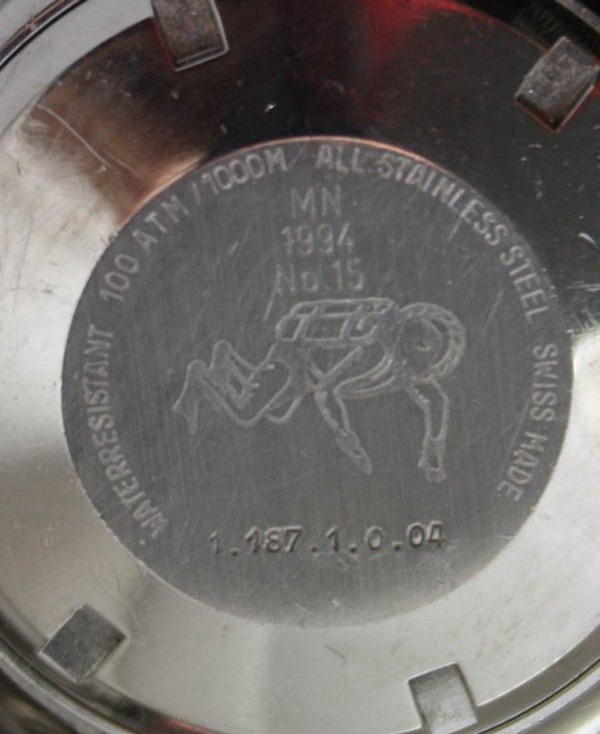

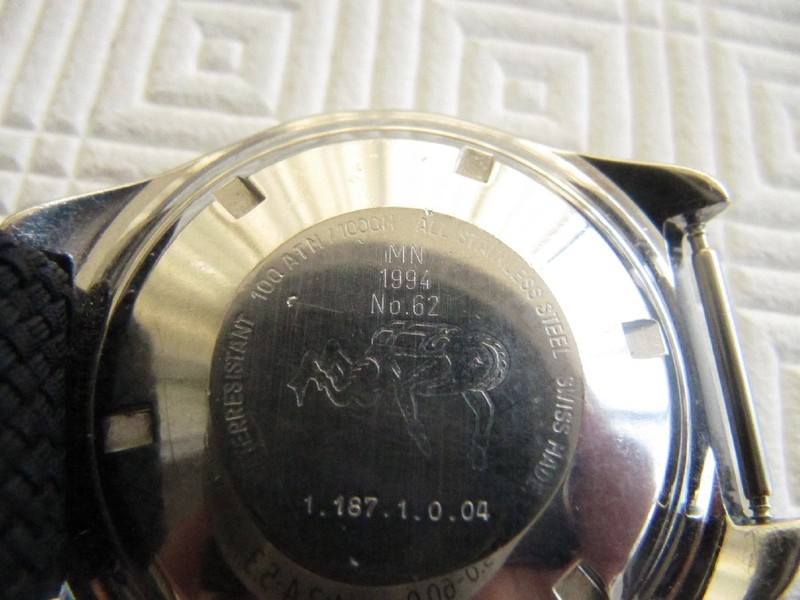

· Gravirana oznaka MN i četri broja koja predstavljaju godinu kada je sat ušao u službu. Ispod te oznake stoji dvocifreni broj čije značenje nije sa sigurnošću utvrđeno.
Grupa slika 21

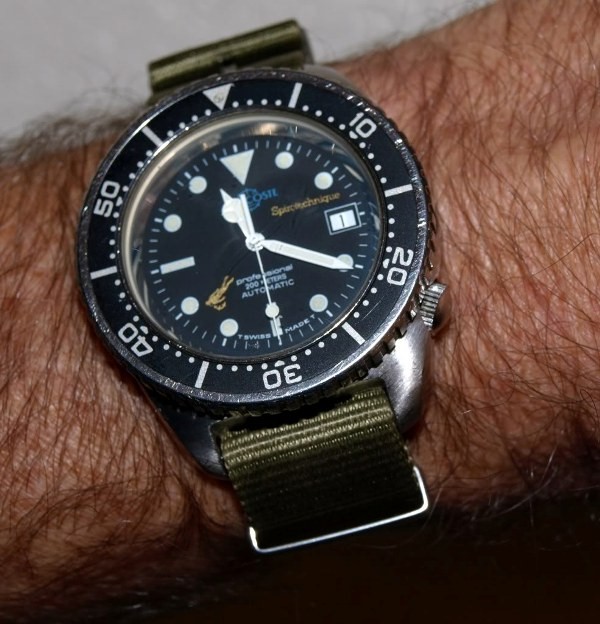

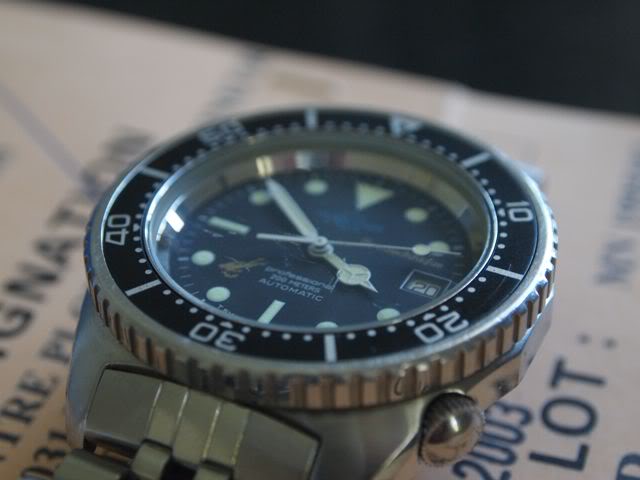

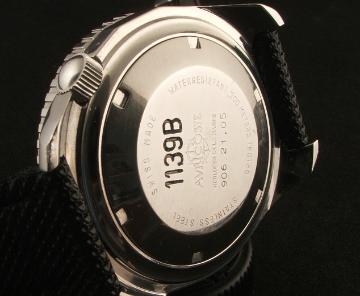

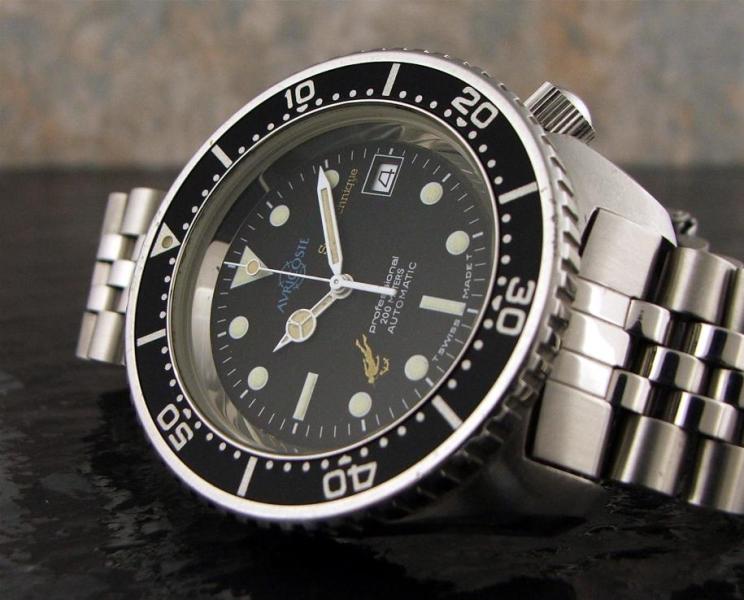

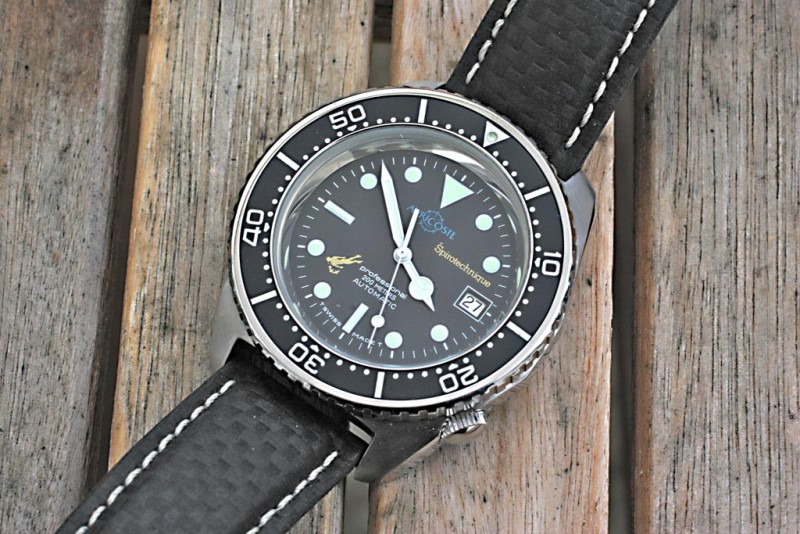

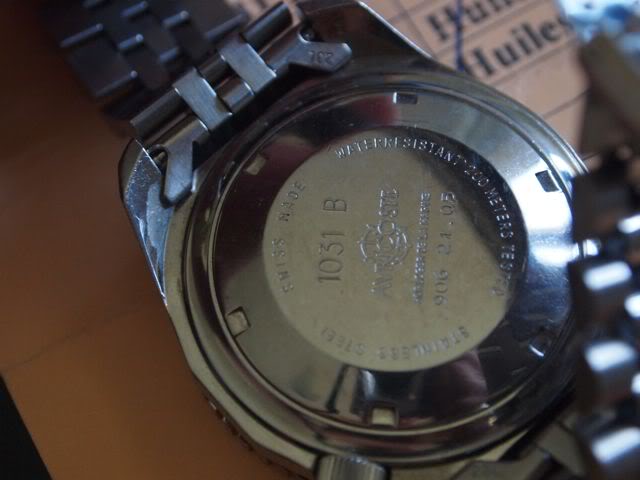

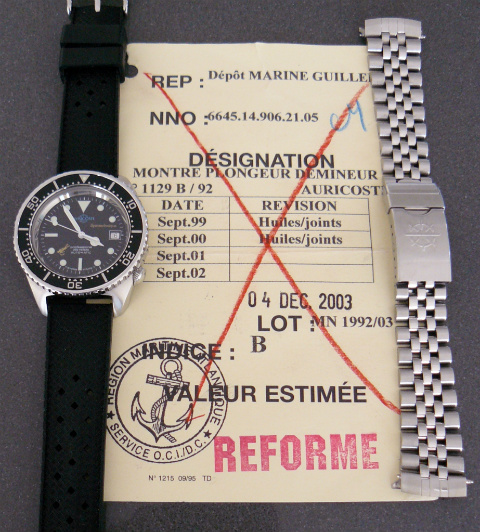

Auricoste Spirotechnique

Tehničke karakteristike:
· Materijal kućišta: nerđajući čelik
· Dimenzije kućišta: 42 mm x 12 mm x 47,5 mm ( širina x visina x dužina )
· Razmak između ušica kaiša: 20 mm

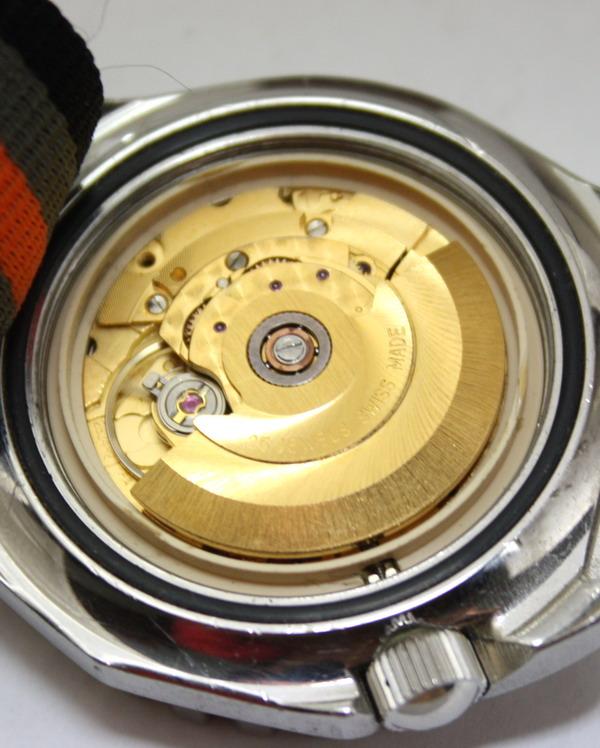

· Mehanizam: ETA 2824-2, automatik, 25 rubina, 28 800 vns, 40 sati rezerve snage, opcija zaustavljanja sekundare
· Ušrafljujući poklopac i krunica
· Jednosmerno rotirajući prsten, 60 klikova
· Vodootpornost: 200 m

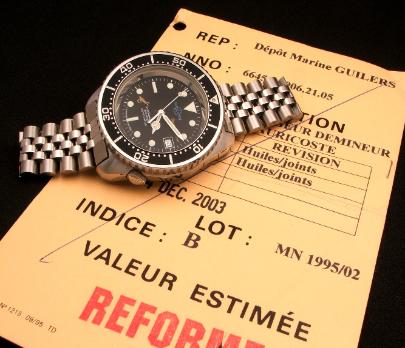

Grupa slika 22

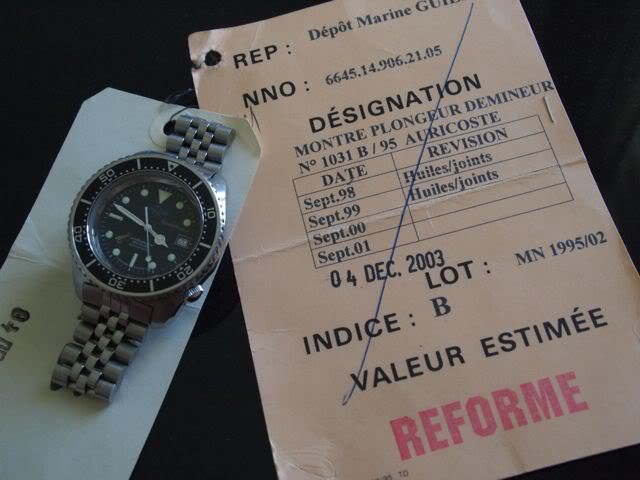

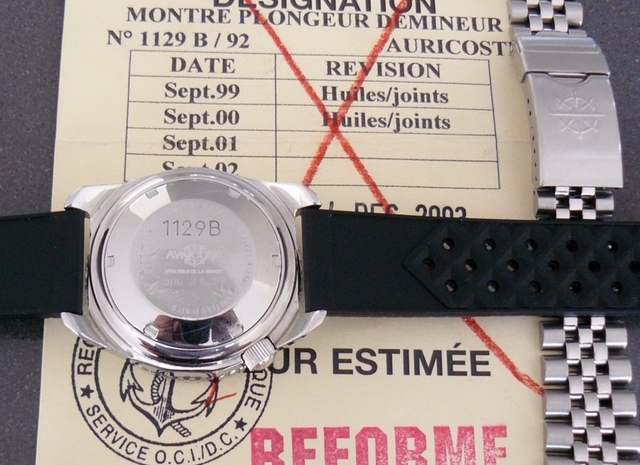

Par napomena. Prikazana su četri sata i mogu se primetiti dva načina obeležavanja tj dve vrste vojnih oznaka na poklopcu. Jedna gravura podrazumeva četri broja i slovo a druga podrazumeva pet ugraviranih brojeva. Cene ovih satove najčešće se kreću od 1000 evra do 1500 evra.


U nastavku teksta biće reči o kompaniji pod nazivom La Spirotechnique.

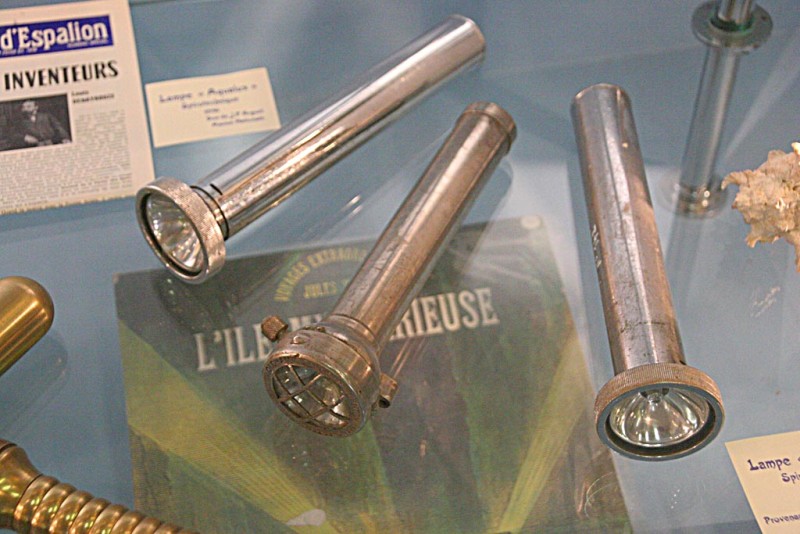

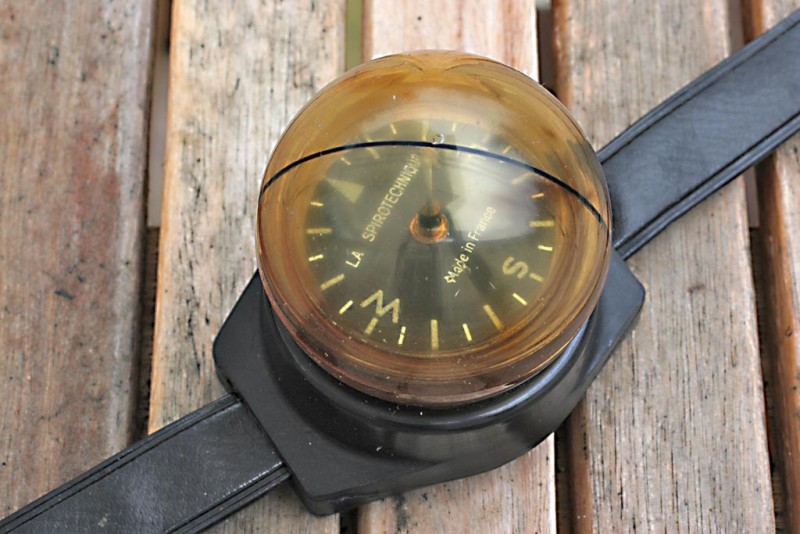

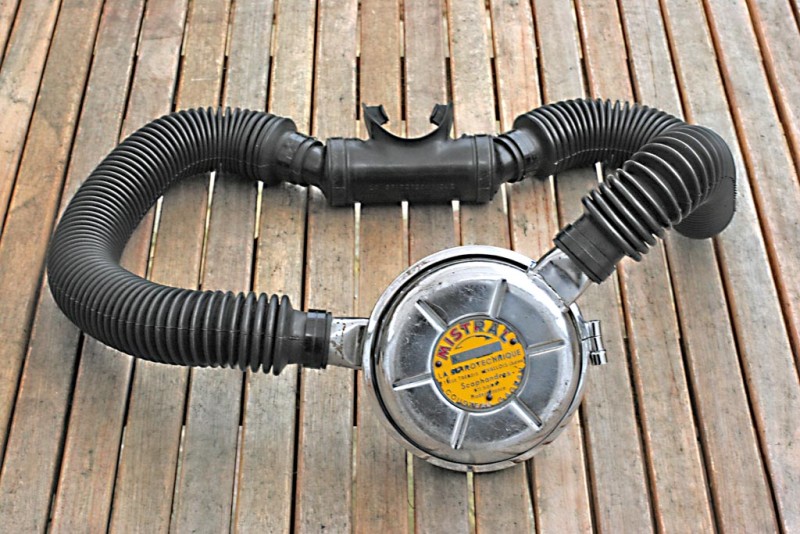

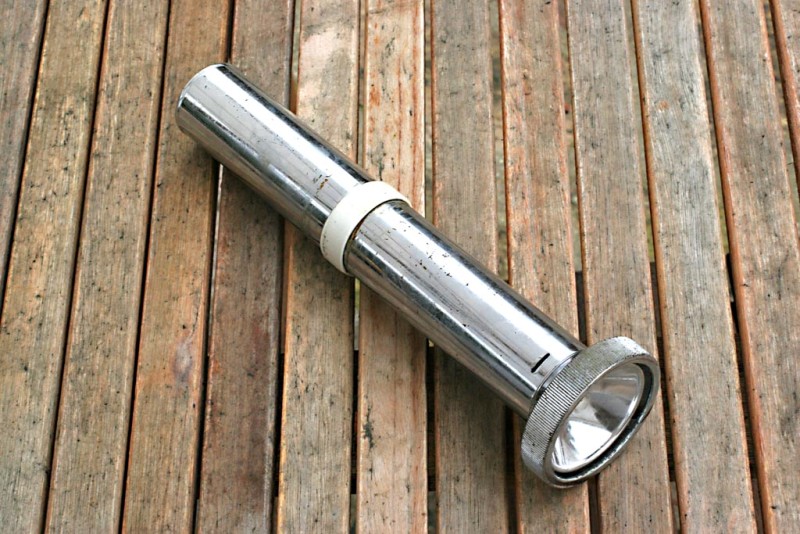

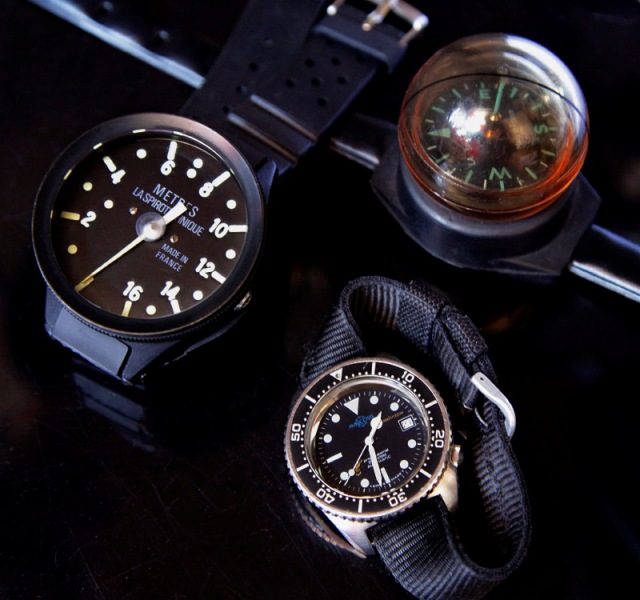

La Spirotechnique je bila zvanični snabdevač MN kada je u pitanju ronilačka oprema. Takođe ova kompanija je od kraja 60-tih, tokom 70-tih i početkom 80-tih imala potpisane ugovore sa nekoliko proizvođača satova. Naišao sam i na podatak prema kome je nabavka satova za MN išla preko ove kompanije. Kompanija Spirotechnique osnovana je 1947. godine sa ciljem da razvije „aqua-lung“ regulator dizajniran od strane Jacques Cousteau i Emile Gangan. Cousteau je bio član odbora kompanija La Spirotechnique, U.S. Divers Co.Inc i Aqua Lung International. Sledi prikaz dela ronilačke opreme koju je proizvodila ova kompanija.
Grupa slika 23

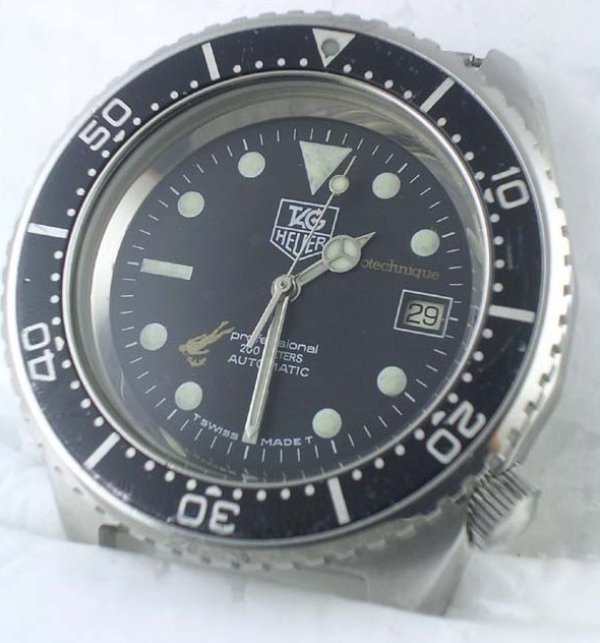

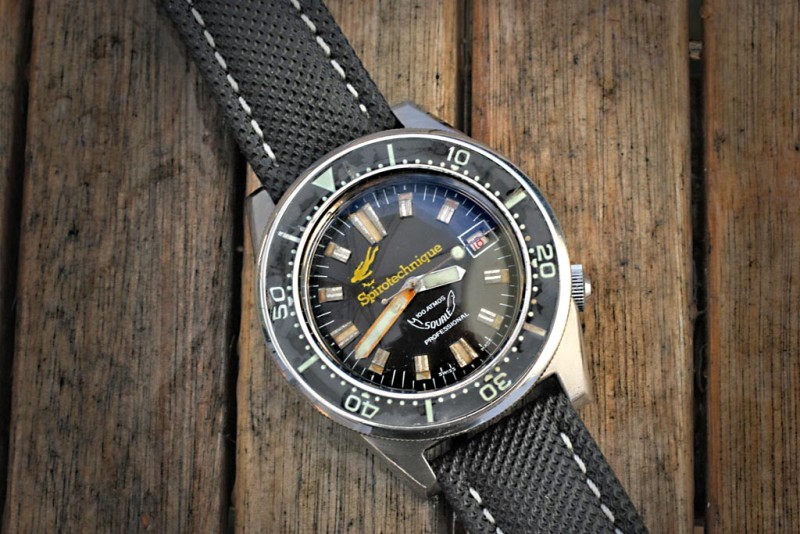

Mnogi satovi nosili su ime ove kompanije na brojčaniku.
Grupa slika 24

[skydrummer]

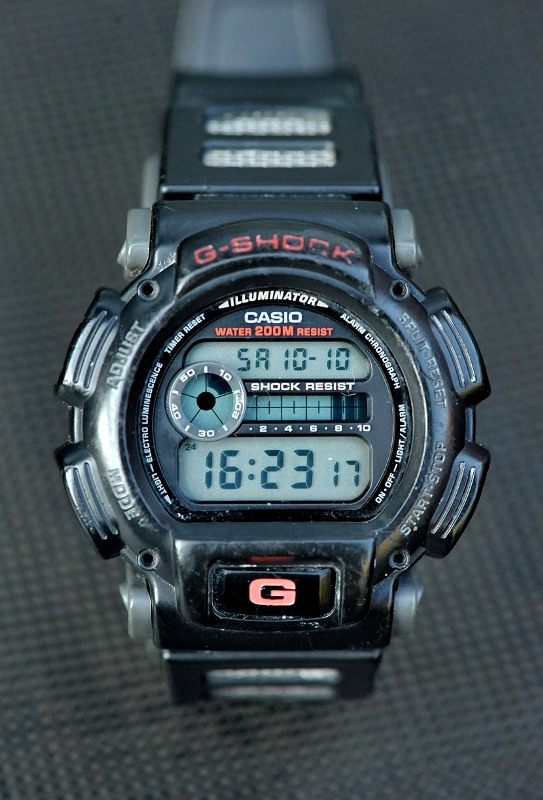

Casio G-Shock DW 9000

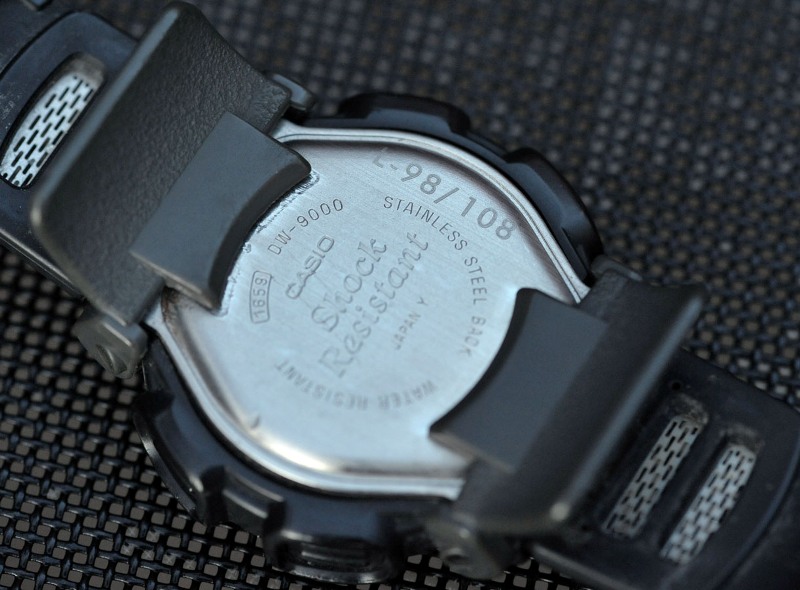

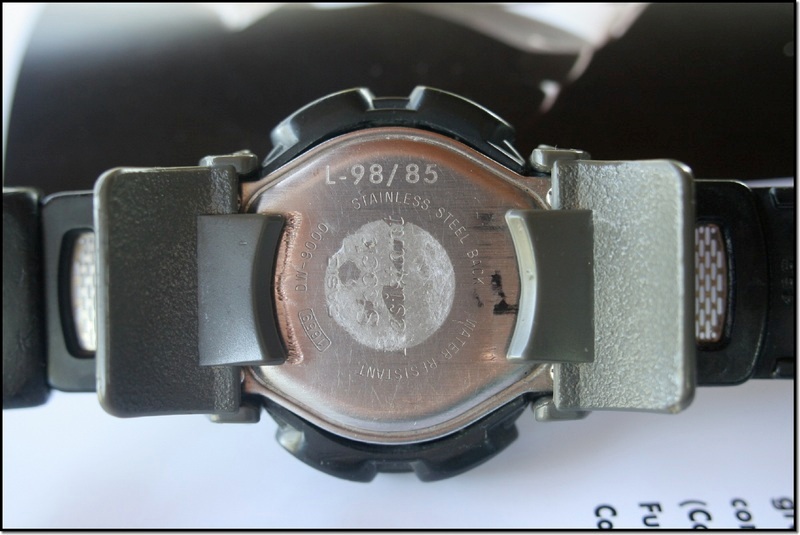

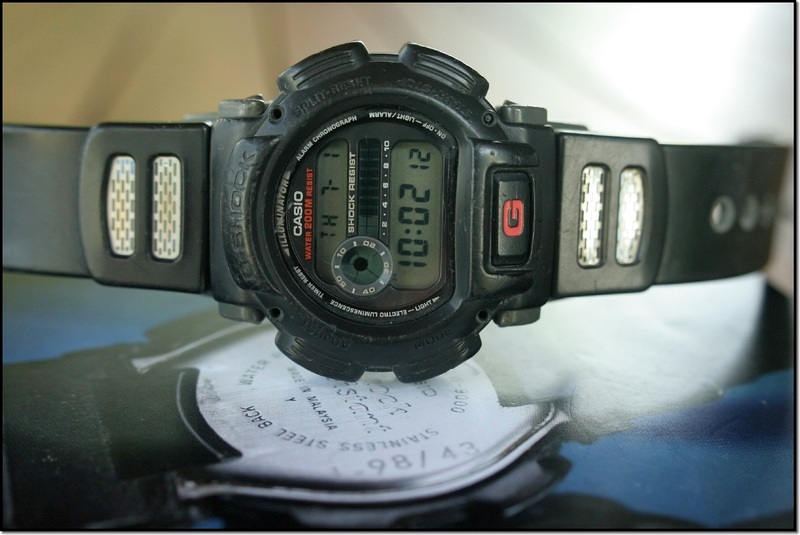

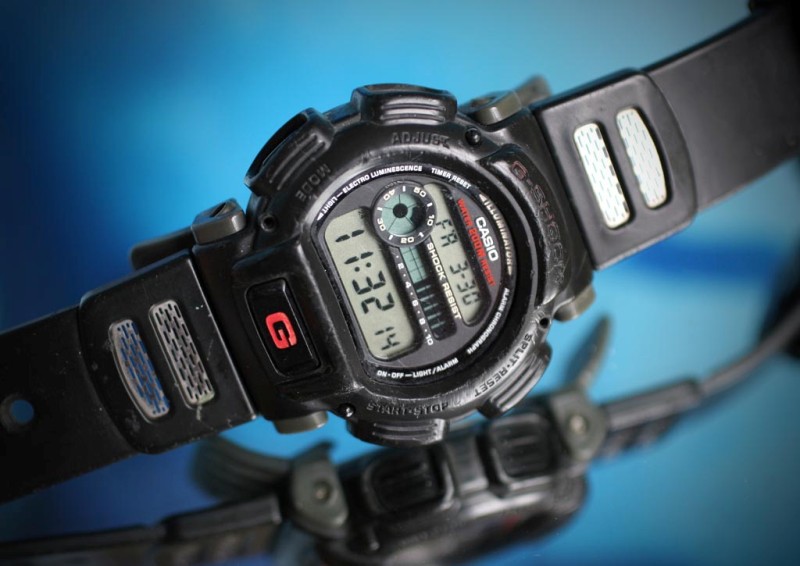

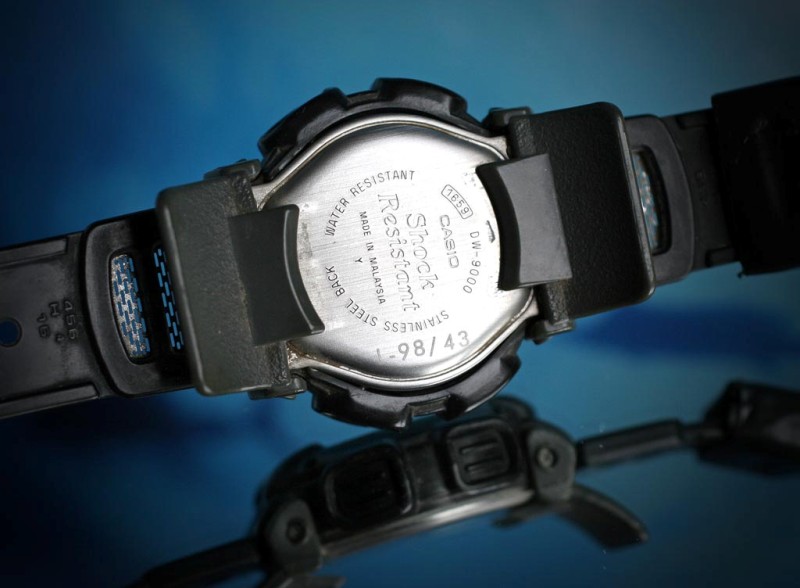

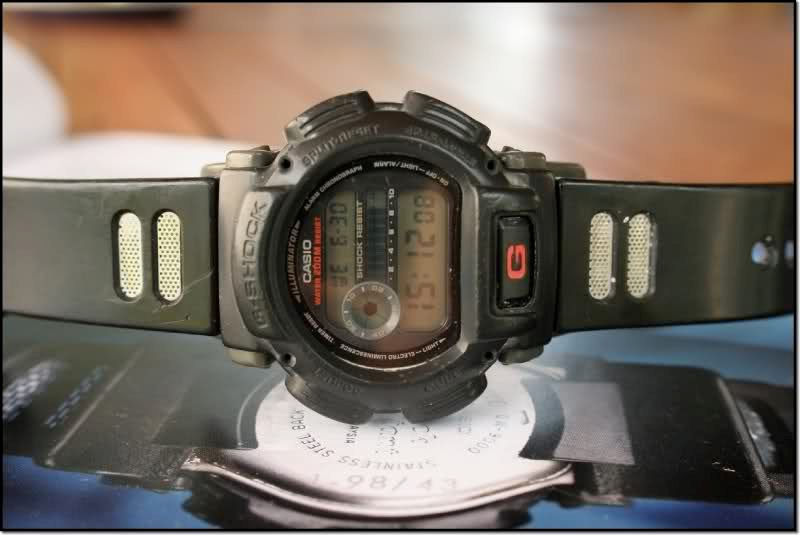

Ovaj sat izdavan je 1998. godine komandosima MN čije se baze nalaze u nekoliko francuskih gradova. Smatra se da je izdato manje od 150 ovih satova. Vojna oznaka na poklopcu kućišta sastoji se od jednog slova ( prvo slovo grada gde je smeštena jedinica ) , dvocifrenog broja koji predstavlja godinu izdavanja sata, u ovom slučaju to je 98 ( mada u grupi slika 26 može se videti i primerak iz 1999. godine) i još jednog broja koji najverovatnije predstavlja redni broj sata . MN više ne koristi ovaj model. Navodno od Casio satova sada koriste Casio G-Shock DW 6600 koji se više ne obeležavaju. Odsustvo vojnih oznaka praktično znači da je nemoguće dokazati vojno poreklo sata. Slede fotografije nekoliko satova Casio G-Shock DW 9000. Prikazano je pet satova.

Grupa slika 25

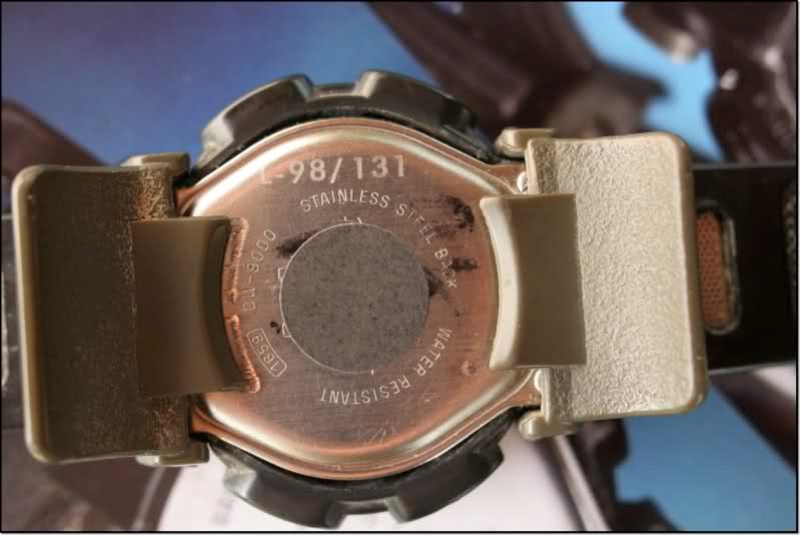

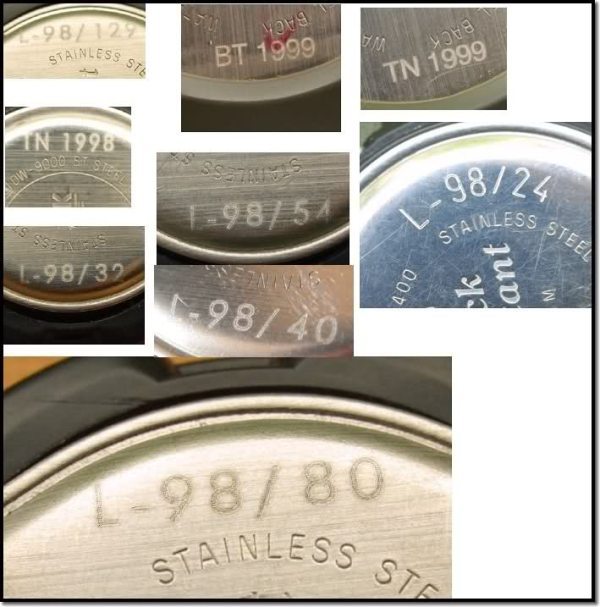

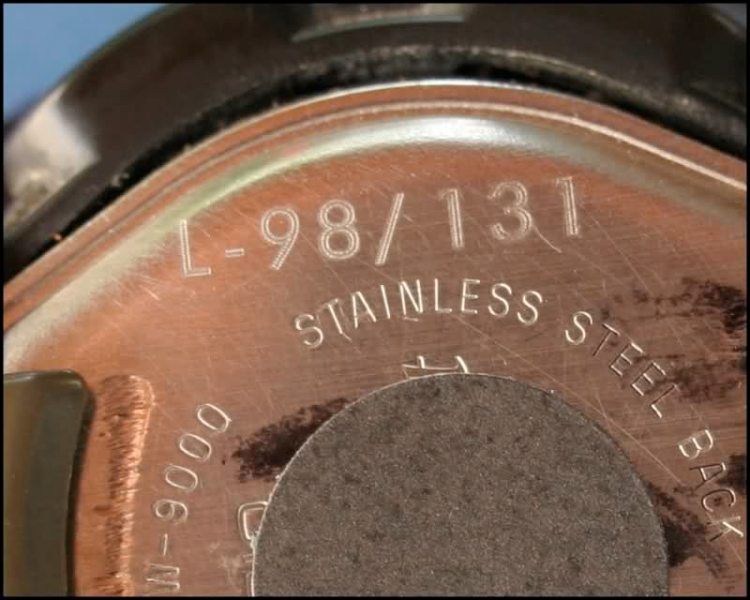

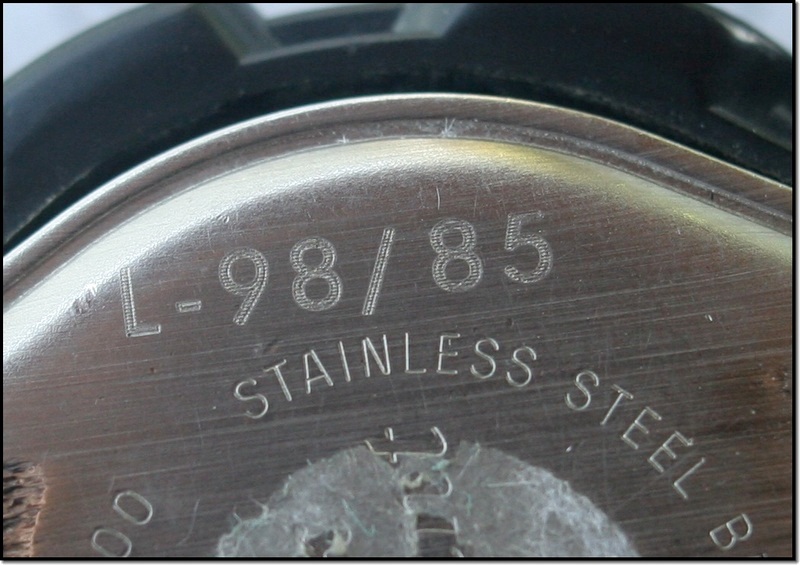

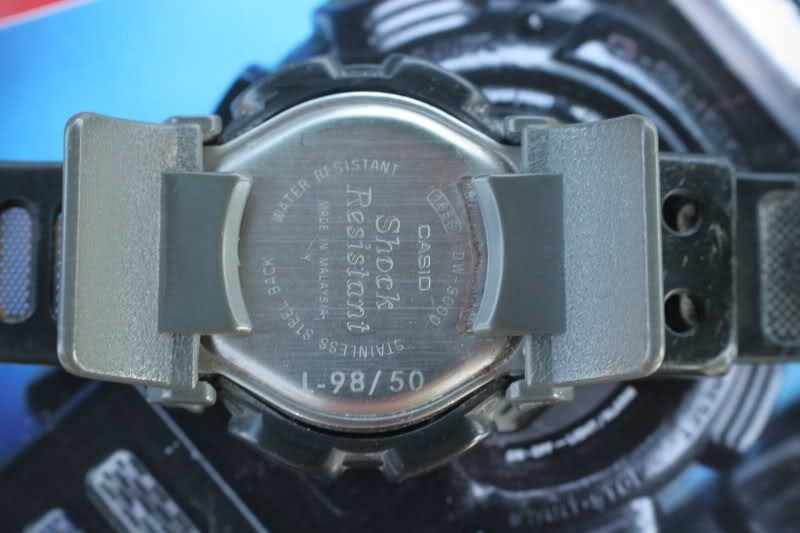

Da ne bude zabune, prvo slovo vojnih oznaka na satovima koje MN koristi zadnjih godina nije uvek slovo L koje je inače prvo slovo grada Lorient. Sledeća fotografija prikazuje poklopce nekoliko G-Shock satova i njihove vojne oznake.

Grupa slika 26

Napomena: L je skrćeno od Lorient, BT od Brest a TN od Toulon .

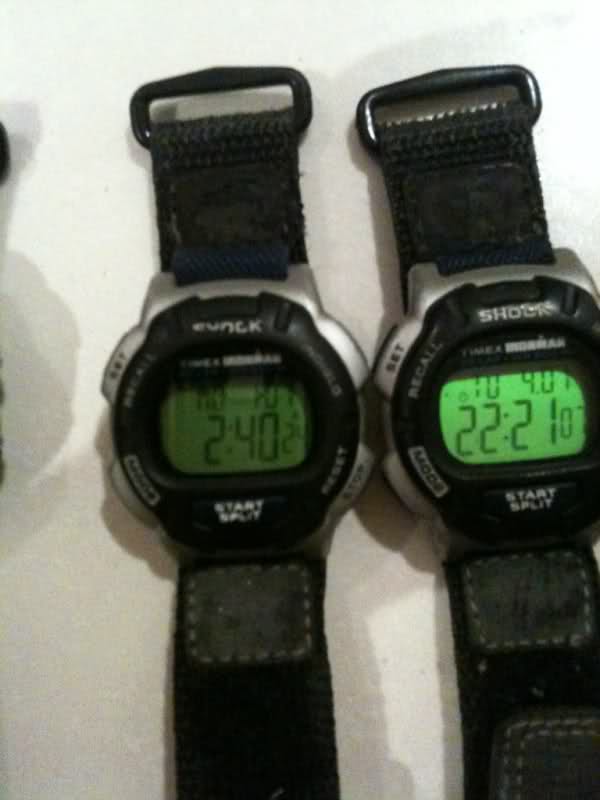

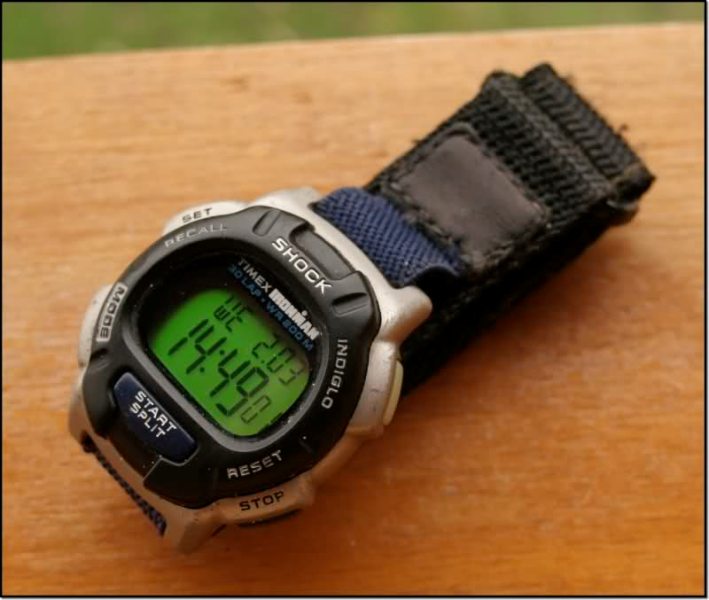

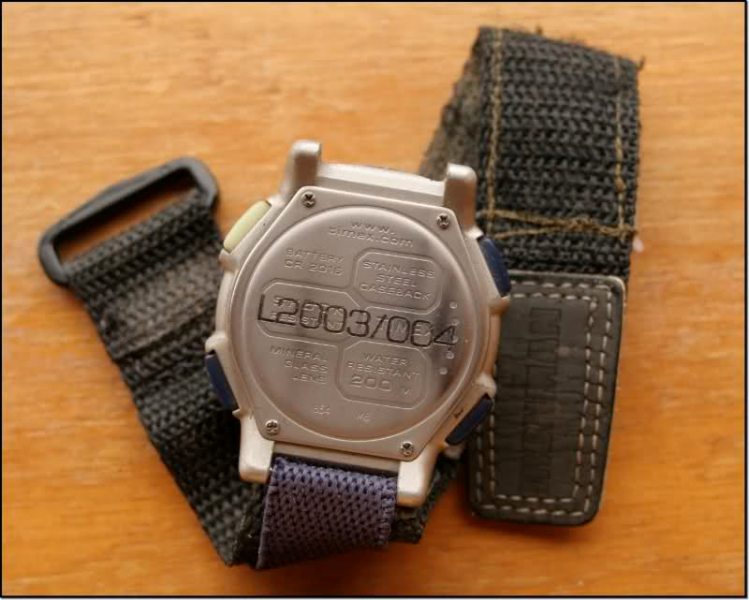

Dug je put od Rolex-a do Timex-a. MN poslednjih godina koristi i satove proizvođača Timex, model Ironman. Vojne oznake tumače se identično kao i kod Casio satova.
Grupa slika 27



Dodatak
U toku prikupljanja i obrade podataka za ovaj tekst naišao sam na fotografije koje nisu prikazane u tekstu kao i na tabele, reklame, kataloge koji takođe nisu prikazani u okviru teksta. Ovaj deo teksta namenjen je za njihov prikaz.

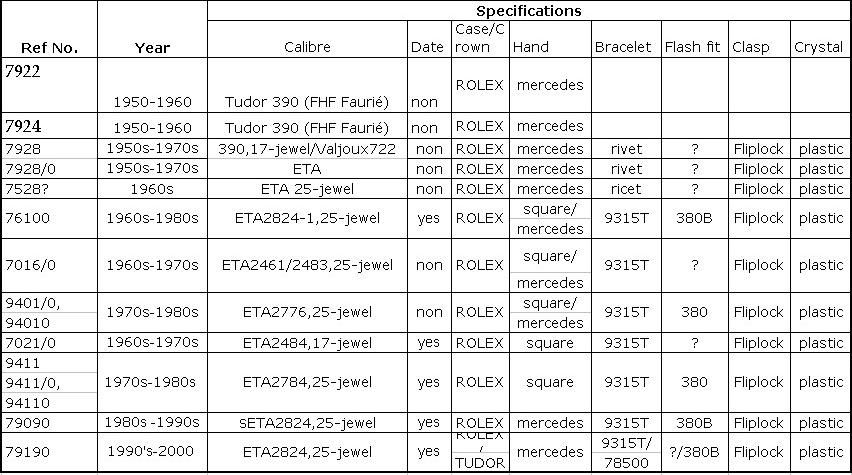

Tabela sa prikazom tehničkih podataka Tudor Submariner satova, koja itekako može biti od koristi ljubiteljima, potencijalnim kupcima ili vlasnicima ovih satova.
Grupa slika 28




Kataloški prikaz starovremenskih Blancpain Fifty Fathoms satova. Može se tačno videti koji model je proizveden koje godine, dimenzije sata itd.
Grupa slika 29

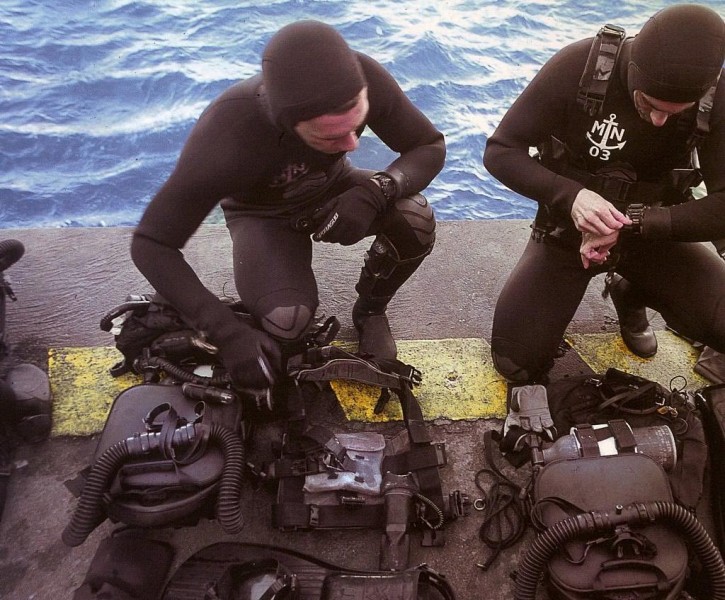

Nekoliko fotografija koje pokazuje satove obrađene u tekstu u njihovom prirodnom okruženju.
Grupa slika 30

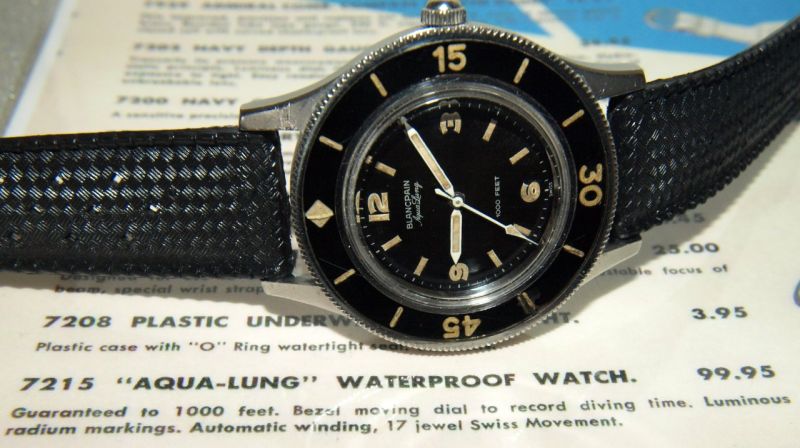

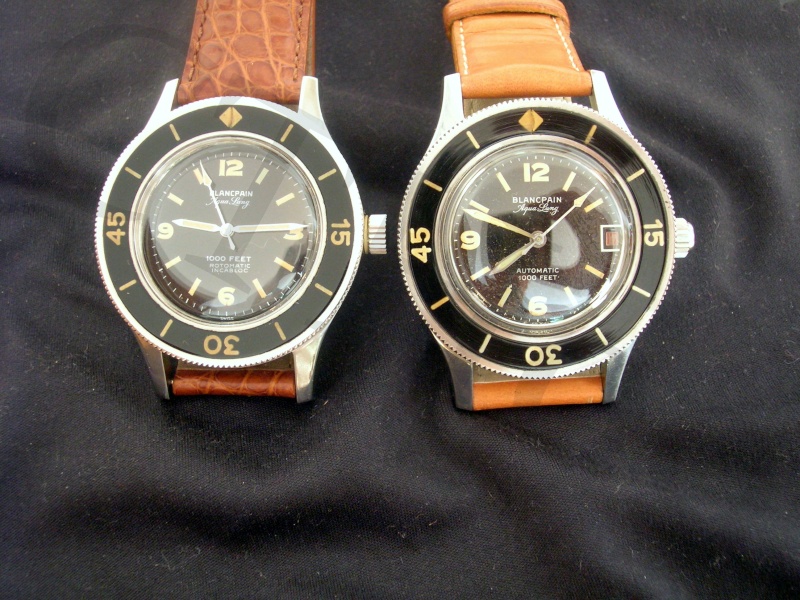

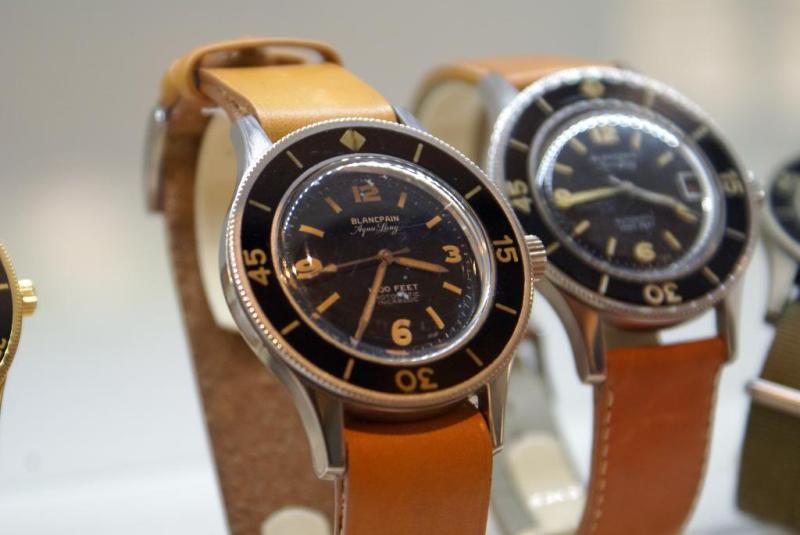

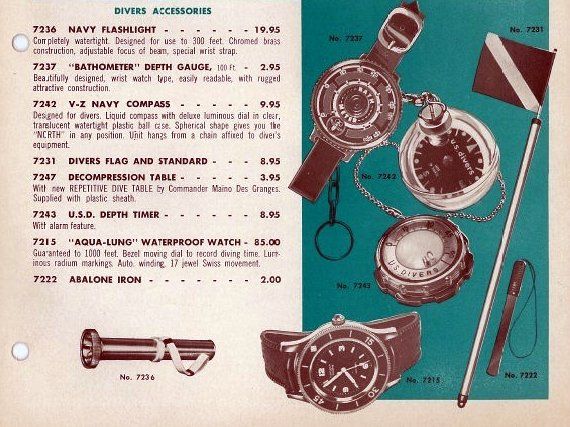

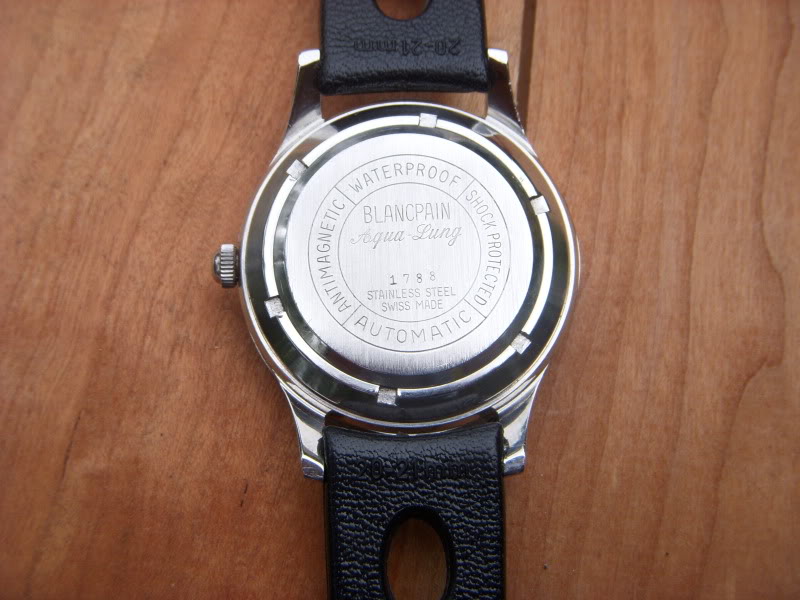

Nekoliko fotografija koje pokazuju Blancpain Aqua Lung satove . Naravno u pitanju je Fifty Fathoms model samo što su reči Fifty Fathoms zamenjene. Modele sa natpisom Aqua Lung na brojčaniku prodavala je kompanija Aqua Lung u okviru svojih prodavnica ronilačke opreme. Prikazan je i njihov katalog gde se u opisu sata i ne spominje ko je proizvođač. Nekada je bilo normalno kupiti ronilački sat u specijalizovanim radnjama jer su to pre svega bili radni satovi.
Grupa slika 31

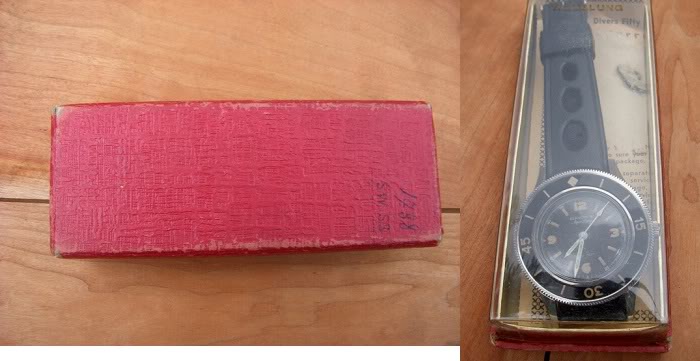

Prikaz orginalnog pakovanja sata Blancpain Fifty Fathoms. Sat je u „nos“ stanju. Kaiš je takođe orginalan i netaknut.
Grupa slika 32

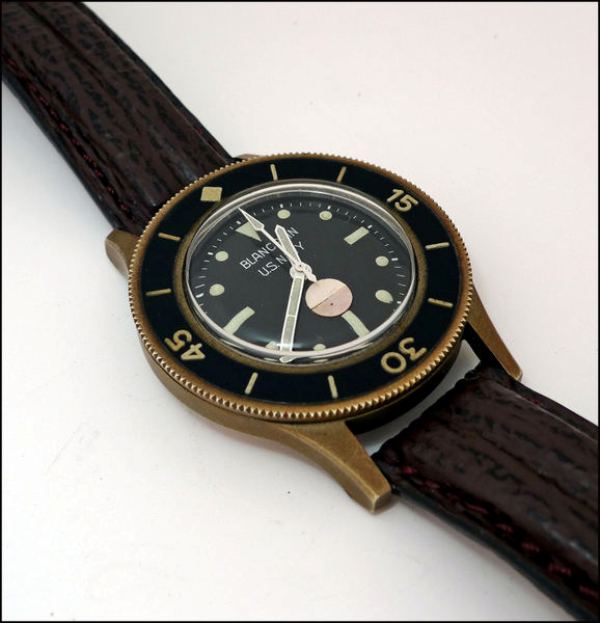

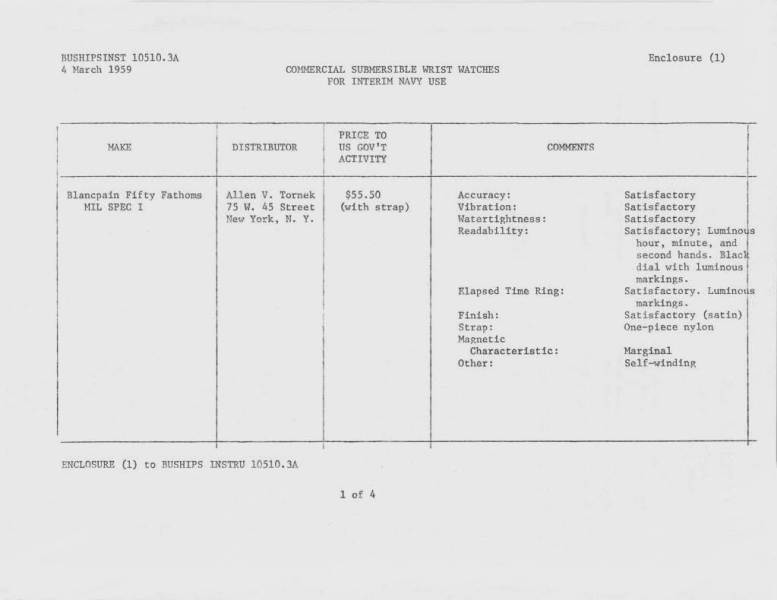

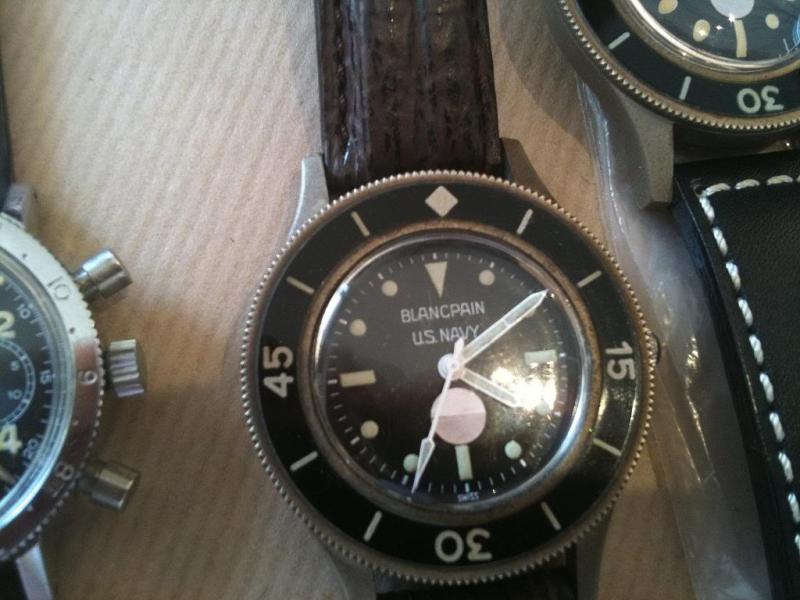

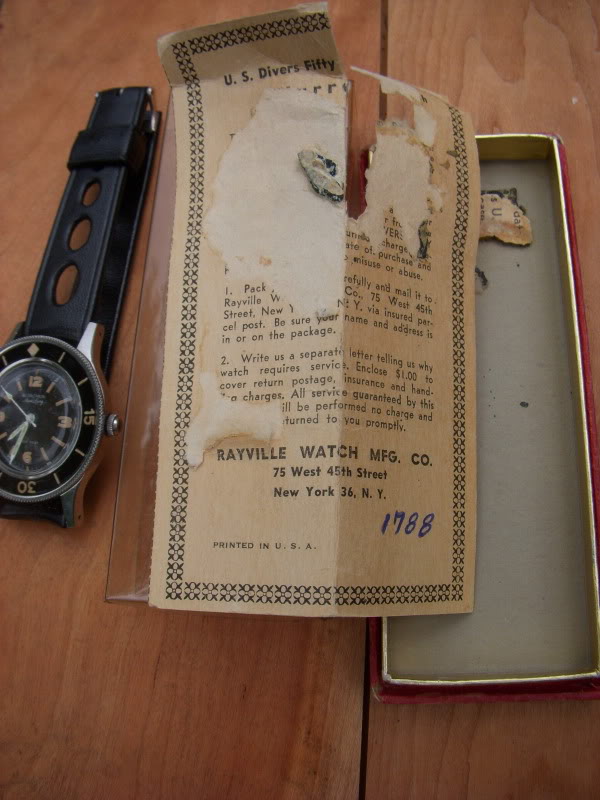

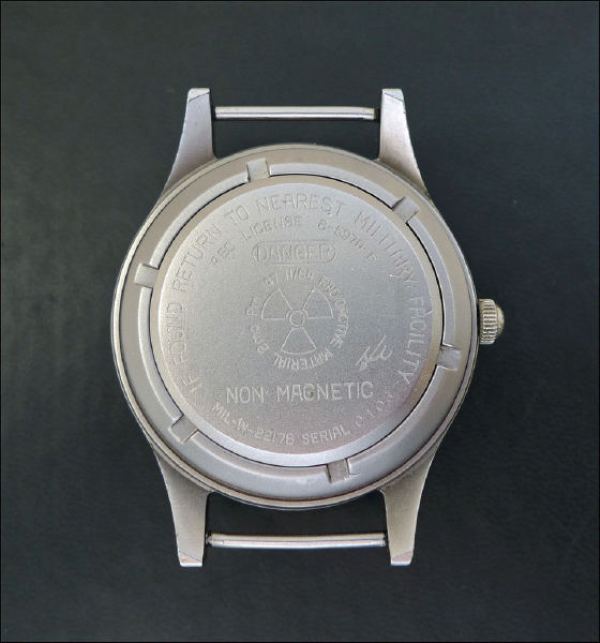

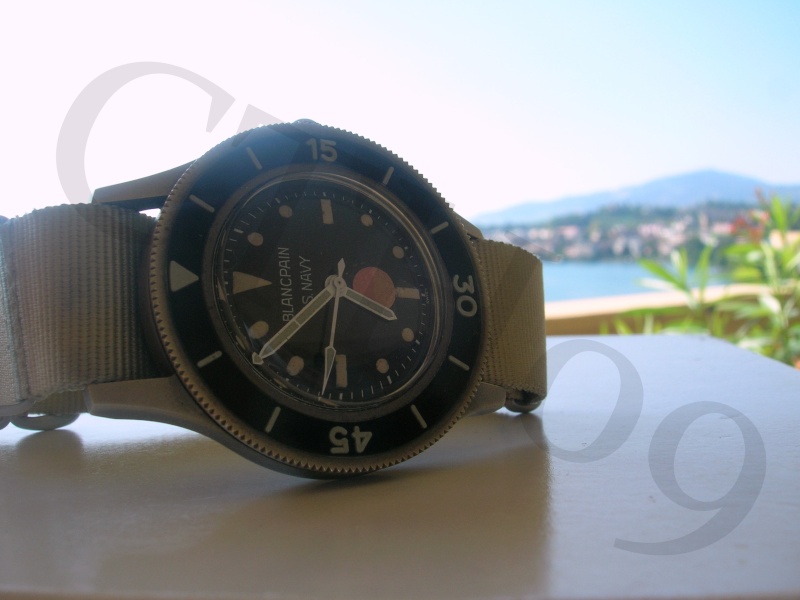

Nekoliko fotografija Blancpain Fifty Fathoms sata koji je pravljen za američku mornaricu i koji je morao zadovoljiti američke vojne specifikacije.
Grupa slika 33

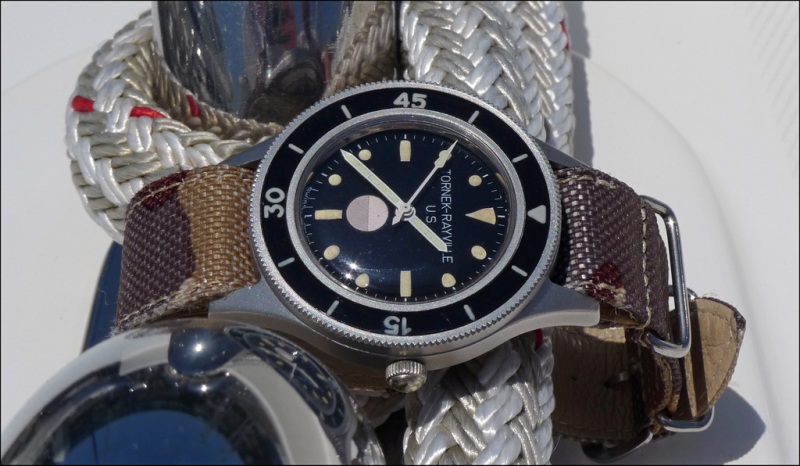

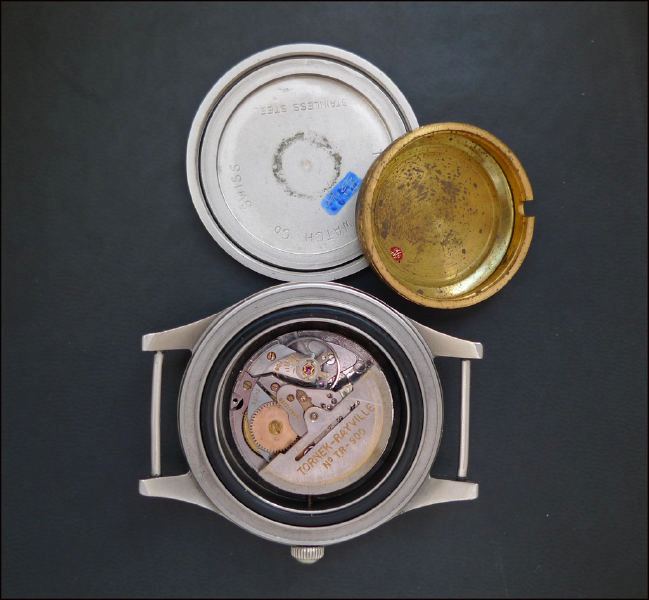

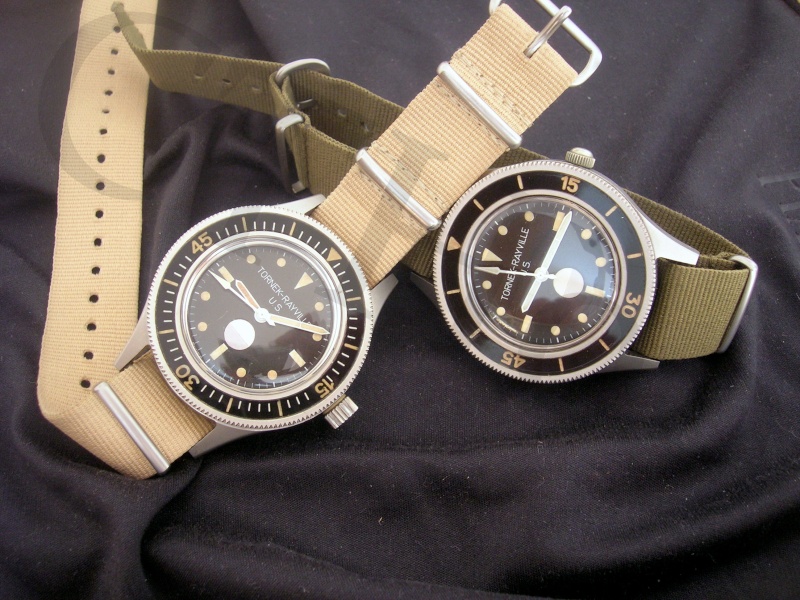

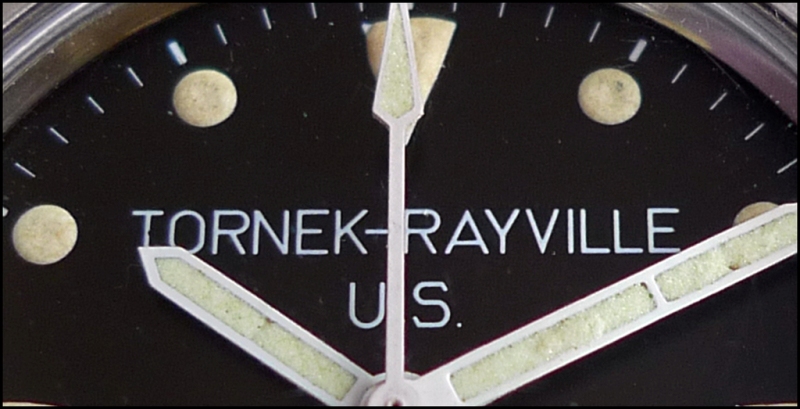

Fotografije sata Tornek-Reyville TR-900. Taj sat nastao je kao rezultat saradnje Blancpain-a i Allen V. Tornek-a, čoveka koji je bio jedini uvoznik Blancpain satova za tržište SAD.
Grupa slika 34



Nekoliko reklama Blackpain Fifty Fathoms sata.
Grupa slika 35


Zaključak
Pored svega navedenog na samom početku teksta treba reći i to da ovaj tekst na neki način prikazuje evoluciju ronilačkih satova , od manje više skupih mehaničkih satova koji su u vreme nastanka bili remek delo inžinjeringa i koji su pre svega bili deo ronilačke opreme a kasnije su postali stvar prestiža pa do jeftinih, multifunkcionalnih kvarcnih satova

Par napomena:
· Hteo bi da se zahvalim Morgan Jones-u vlasniku bloga http://tudorcollectorsite.blogspot.com koji mi je pomogao da otklonim nekoliko nedoumica vezanih za Tudor Submarine MN satove.
· Sve fotografije korištene u ovom tekstu su preuzete.
· Prikazane cene su okvirne i mogu da variraju (formiranje cena samo po sebi zavisi od mnogih faktora) .

Kraj
